Thuislink Connection Box TLB-CB3 Installatie

Wat is de inleerprocedure van de Connection Box TLB-CB3?

1. Open de behuizing aan de bovenzijde.
Druk vervolgens kort met een balpen op de inleerknop (LRN) aan de voorkant van het relais en laat de knop weer los. De inleer-LED zal vervolgens ongeveer 5 seconden blijven branden.

2. Koppel de rookmelder.
Terwijl de LED brandt, druk je kort op de testknop van de gewenste rookmelder om deze draadloos aan het relais te koppelen. De rookmelder geeft hierbij twee cycli van drie luide pieptonen.

3. Check de LED op het relais.
Als de koppeling gelukt is, begint de LED aan de voorkant van het relais herhaaldelijk blauw te knipperen. Dit geeft aan dat de Connection Box succesvol gekoppeld is met de rookmelder(s).

4. Problemen bij het koppelen?
Knippert de LED niet? Herhaal dan de inleerprocedure vanaf stap 1.

5. Sluit de behuizing.
Schroef het kapje weer terug op de Thuislink Connection Box.

Link naar dit artikel

Hoe installeer en test ik de Connection Box TLB-CB3 in combinatie met een vrijloopdeurdranger?

Installatieprocedure
1. Sluit de min-draad aan op de (-) aansluiting.
2. Sluit de plus-draad aan op de (B+) aansluiting.

Testprocedure
Druk en houd de testknop langer ingedrukt om de verbinding met zowel de vrijloopdeurdranger als de rookmelders te testen

Link naar dit artikel

Hoe reset ik de Connection Box Thuislink TLB-CB3?

1. Maak de behuizing van de Connection Box los van de montageplaat door de twee kruiskopschroeven aan de boven- en onderzijde los te draaien.

2. Draai de Connection Box om, zodat de achterkant zichtbaar is terwijl de bekabeling intact blijft.

3. Druk met een balpen één keer kort op de knop in het gaatje aan de achterkant van het relais en houd deze daarna 7 seconden lang ingedrukt.

4. Laat de knop los. De blauwe LED aan de voorkant van het relais zal twee keer lang oplichten, gevolgd door een korte flits. Het relais is nu succesvol gereset.

5. Knippert de LED niet? Herhaal dan de resetprocedure vanaf stap 1.

6. Reset vervolgens alle rookmelders door met een balpen in het gaatje aan de achterkant van elke rookmelder te drukken: eerst één keer kort, daarna lang ingedrukt houden. Laat los zodra de rode LED uitgaat.

7. Wanneer het resetten succesvol is, knippert de LED twee keer langzaam, gevolgd door drie keer snel.

Link naar dit artikel

Wat is de testprocedure voor de Connection Box TLB-CB3?

Korte test:
Druk kort (ongeveer 2 seconden) op de testknop van de Connection Box om de verbinding met de vrijloopdeurdranger (extern apparaat) te testen.

Uitgebreide test:
Druk en houd de testknop langer ingedrukt om zowel de verbinding met de vrijloopdeurdranger als met de rookmelders te testen.

Link naar dit artikel

Hoe test ik de Connection Box TLB-CB3 met een handbrandmelder?

De Connection Box TLB-CB3 kan worden gebruikt in combinatie met een vrijloopdeurdranger, een flitslicht en een handbrandmelder. Om te testen of de handbrandmelder correct is gekoppeld aan de Connection Box, volg je de volgende stappen:

1. Activeer de handbrandmelder.

2. Controleer of de Connection Box de melding van de handbrandmelder ontvangt. Dit kan zich uiten door het inschakelen van het flitslicht en het activeren van de vrijloopdeurdranger.

3. Kijk of de LED-indicatoren op de Connection Box correct reageren volgens de testprocedure (bijvoorbeeld knipperen of continu branden).

4. Reset de handbrandmelder na de test.

Link naar dit artikel

Hoe test ik de Connection Box TLB-CB3 met testgas?

1. Activeer de rookmelder met behulp van testgas.

2. Zorg dat het systeem is aangesloten op de Connection Box.

3. De test werkt in combinatie met de dormakaba vrijloopdeurdranger.

4. Controleer of de deurdranger correct ontgrendelt bij activatie van de rookmelder.

Link naar dit artikel

Hoe koppel ik rookmelders aan de Connection Box TLB-CB3?

Je koppelt rookmelders door de Connection Box kort in de inleerstand te zetten en vervolgens de testknop van de rookmelder in te drukken.

Korte uitleg:
Open de behuizing aan de bovenzijde van de Connection Box. Druk kort op de inleerknop en daarna op de testknop van de rookmelder. Bij een succesvolle koppeling hoor je twee piepsignalen en knippert de LED op de Connection Box blauw.

Volledige uitleg:
Bekijk de stap-voor-stap instructie in: Wat is de inleerprocedure van de Connection Box TLB-CB3?

Link naar dit artikel

Wat doen als mijn rookmelders niet reageren tijdens de test van de Connection Box TLB-CB3?

Reageren één of meerdere rookmelders niet tijdens de test via de testknop? Volg dan onderstaande stappen om het systeem opnieuw correct te laten functioneren:

1. Reset de Connection Box
Voer een volledige reset uit om het systeem terug te zetten naar de fabrieksinstellingen.
Bekijk de resetprocedure in onze FAQ: Resetprocedure Connection Box TLB-CB3.

2. Koppel alle apparaten opnieuw
Na de reset moeten alle rookmelders en eventuele andere componenten opnieuw gekoppeld worden.
Lees hier de uitgebreide inleerprocedure: Inleerprocedure Connection Box TLB-CB3.

Link naar dit artikel

Waarom sluit de deur niet bij het indrukken van de testknop Connection Box TLB-CB3?

Als de deur niet sluit wanneer u de testknop indrukt, controleer dan het volgende:

• Ventiel 1 van de vrijloopdeurdranger: Zorg dat dit ventiel opengedraaid is.

• Spanning op de Connection Box: Controleer of er 24V spanning staat op de B+ en – aansluitingen van de Connection Box wanneer deze is aangesloten op het stopcontact.

Link naar dit artikel

Wat is het verschil tussen testen via de rookmelder en de Connection Box TLB-CB3?

Druk je op de grote testknop aan de voorzijde van een rookmelder, dan gaan alleen de gekoppelde rookmelders in alarm. Dit activeert niet het volledige systeem, zoals de aansturing van de deurdranger.

Wil je het volledige systeem testen (dus rookmelders én deurdranger), houd dan de testknop op de Connection Box ongeveer vijf seconden ingedrukt.

Link naar dit artikel

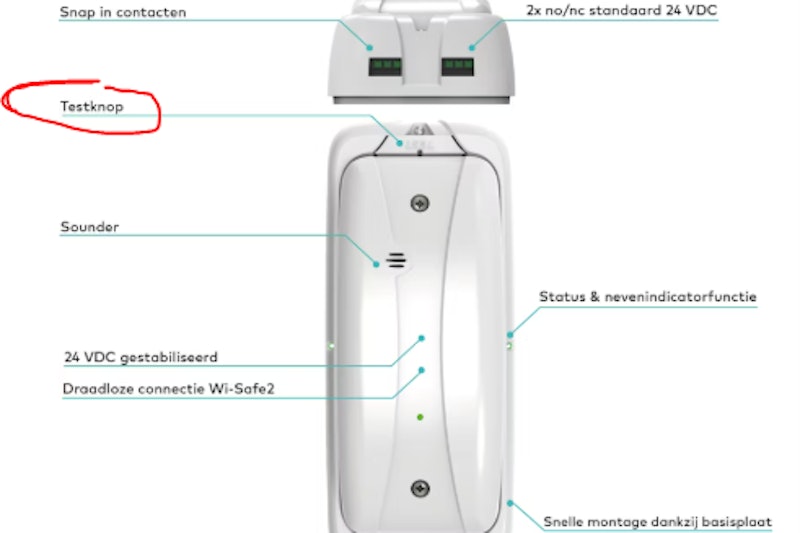

Waar zit de testknop op de Connection Box TLB-CB3

De testknop zit aan de voorkant van de Connection Box, net onder de bovenklep.
Zie de afbeelding hieronder voor de exacte locatie.

Link naar dit artikel

Hoe werk ik de bekabeling bij de Connection Box TLB-CB3 netjes en veilig af?

Je kunt de Connection Box TLB-CB3 op een nette en veilige manier afwerken met verschillende verloopstukken. Zo creëer je een strakke afwerking die perfect aansluit bij jouw installatie en kabelbeheer.

Hieronder vind je een overzicht van verloopstukken die speciaal zijn afgestemd op de THUISLINK Connection Box TLB-CB3:

1. THUISLINK Connection Box TLB-CB3 Eindkap
Klik hier voor meer informatie

2. THUISLINK Connection Box TLB-CB3 Verloopstuk P25
Klik hier voor meer informatie

3. THUISLINK Connection Box TLB-CB3 Verloopstuk P20
Klik hier voor meer informatie

4. THUISLINK Connection Box TLB-CB3 Verloopstuk P15
Klik hier voor meer informatie
