FireAngel Diagnostische Software

Deze handleiding begeleidt u stap voor stap bij het uitlezen van de rookmelders (W)ST-630-BNLT en (W)SM-F-1EU met behulp van de Diagnostic Lead voor ST-630. De instructies zijn opgesteld voor zowel Windows 10 als Windows 11.

1. Download de benodigde software via de onderstaande link.
2. Voor Microsoft Windows 10: klik op de juiste downloadlink.
3. Na installatie is de software te vinden onder de naam ‘ST-630-Diagnostics’ op uw laptop of pc.

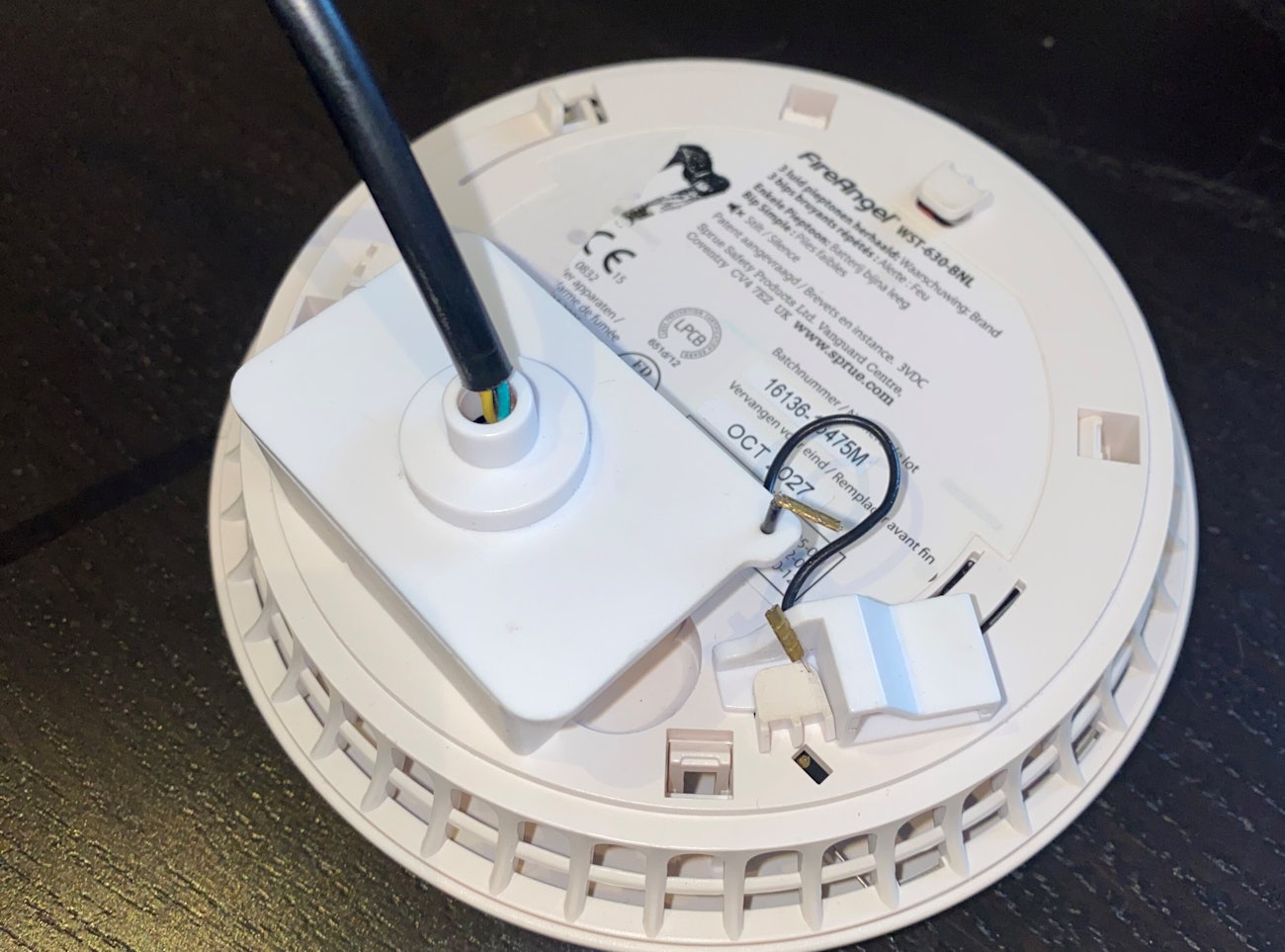

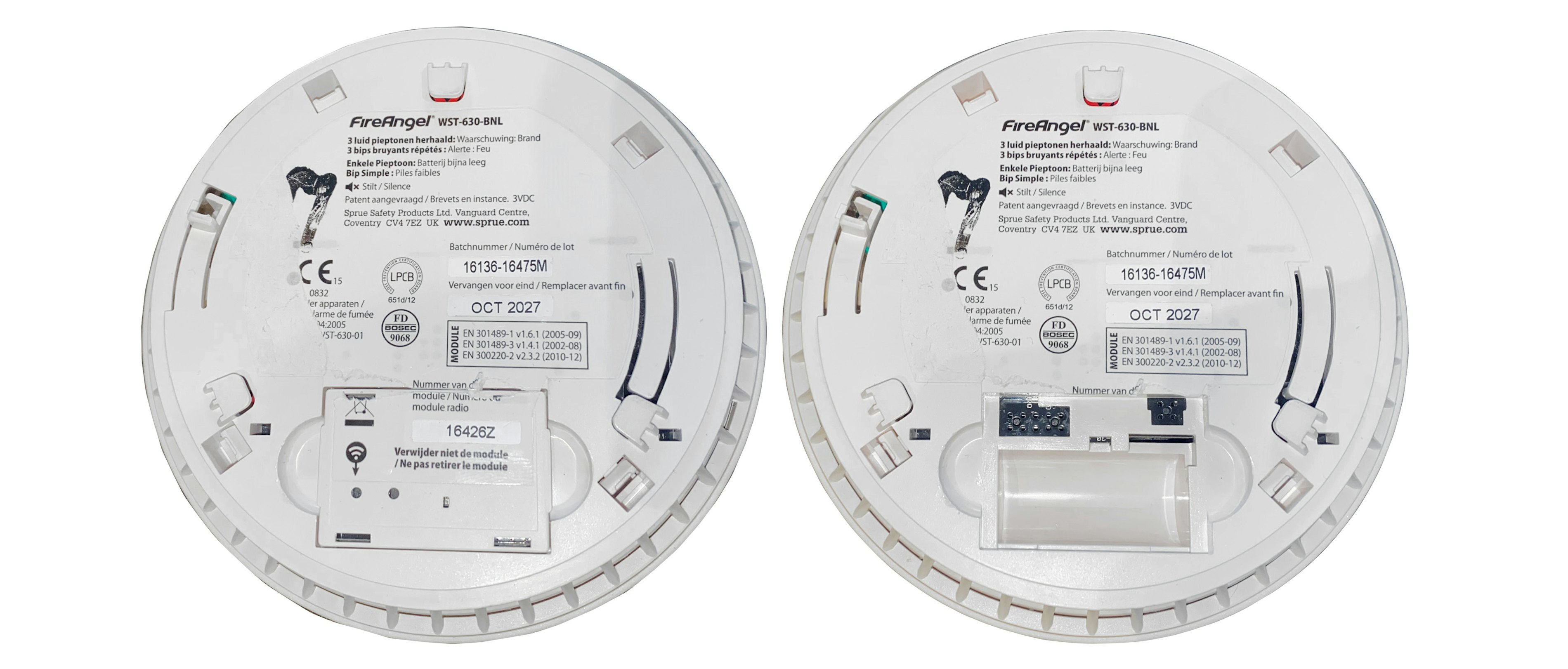

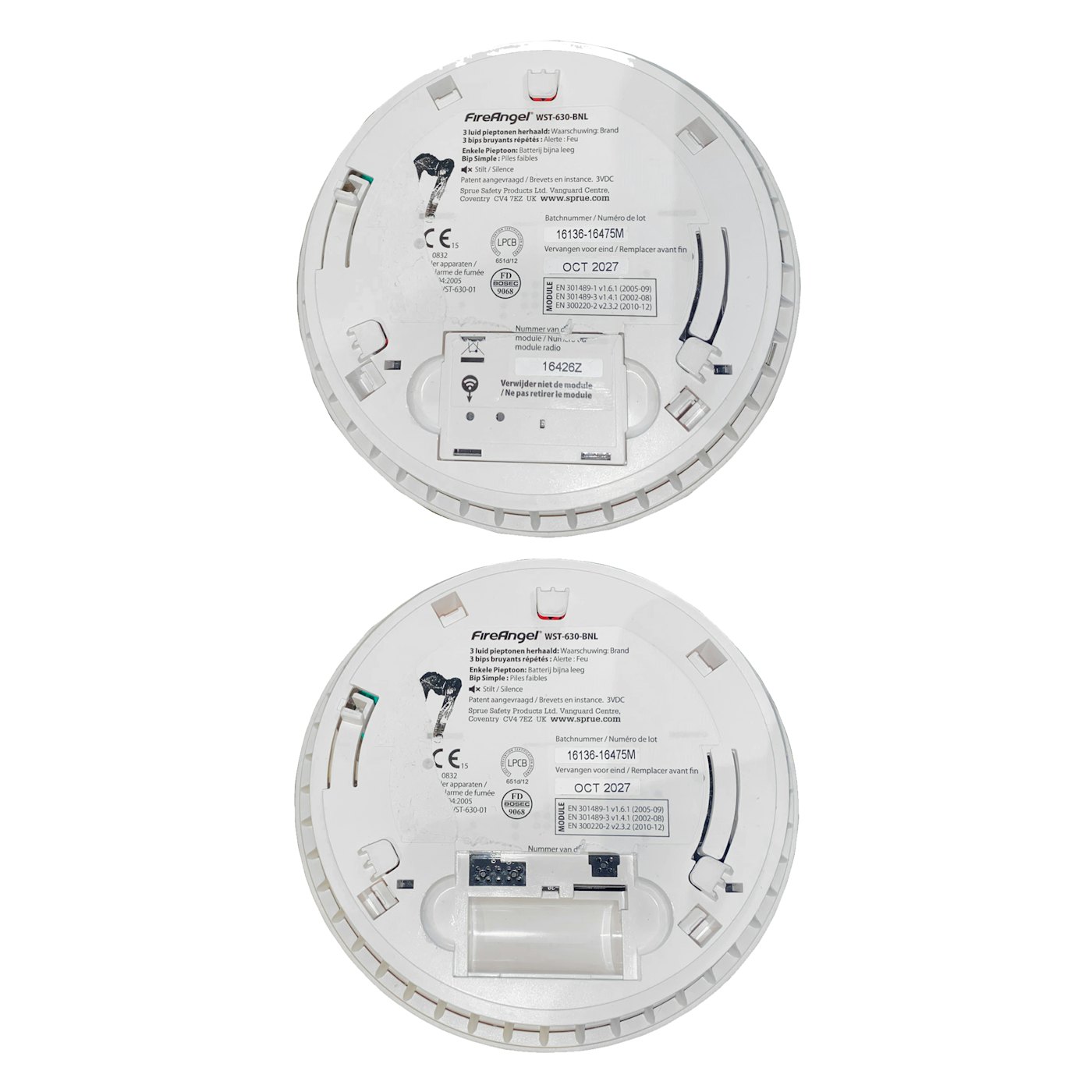

1. Gebruik een schroevendraaier of vergelijkbaar gereedschap om de Radio module (W2-module) uit de melder te verwijderen.
2. Raadpleeg onderstaande afbeelding voor visuele ondersteuning.

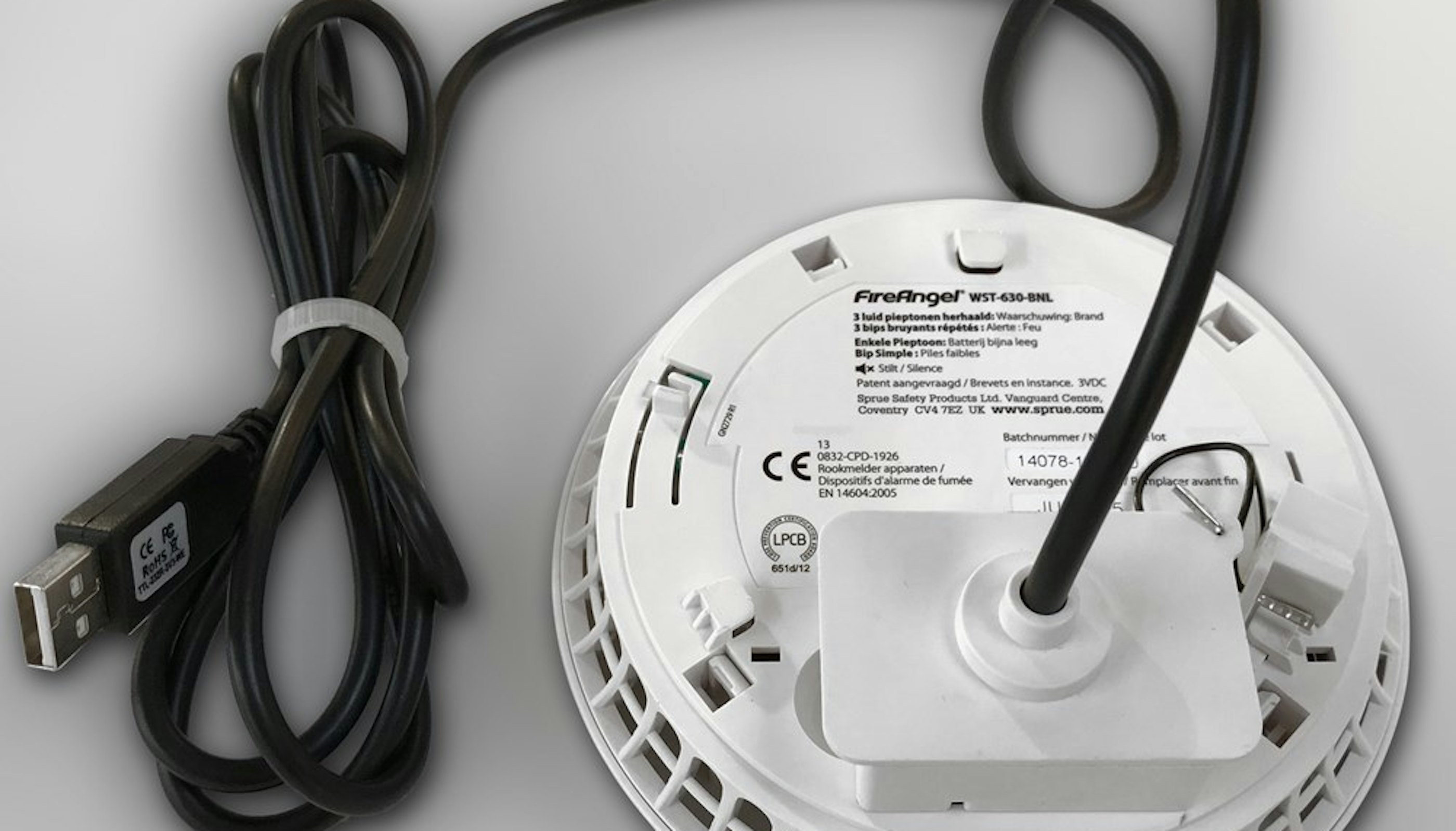

Tip: Sluit eerst de USB-kabel aan op uw laptop of pc.

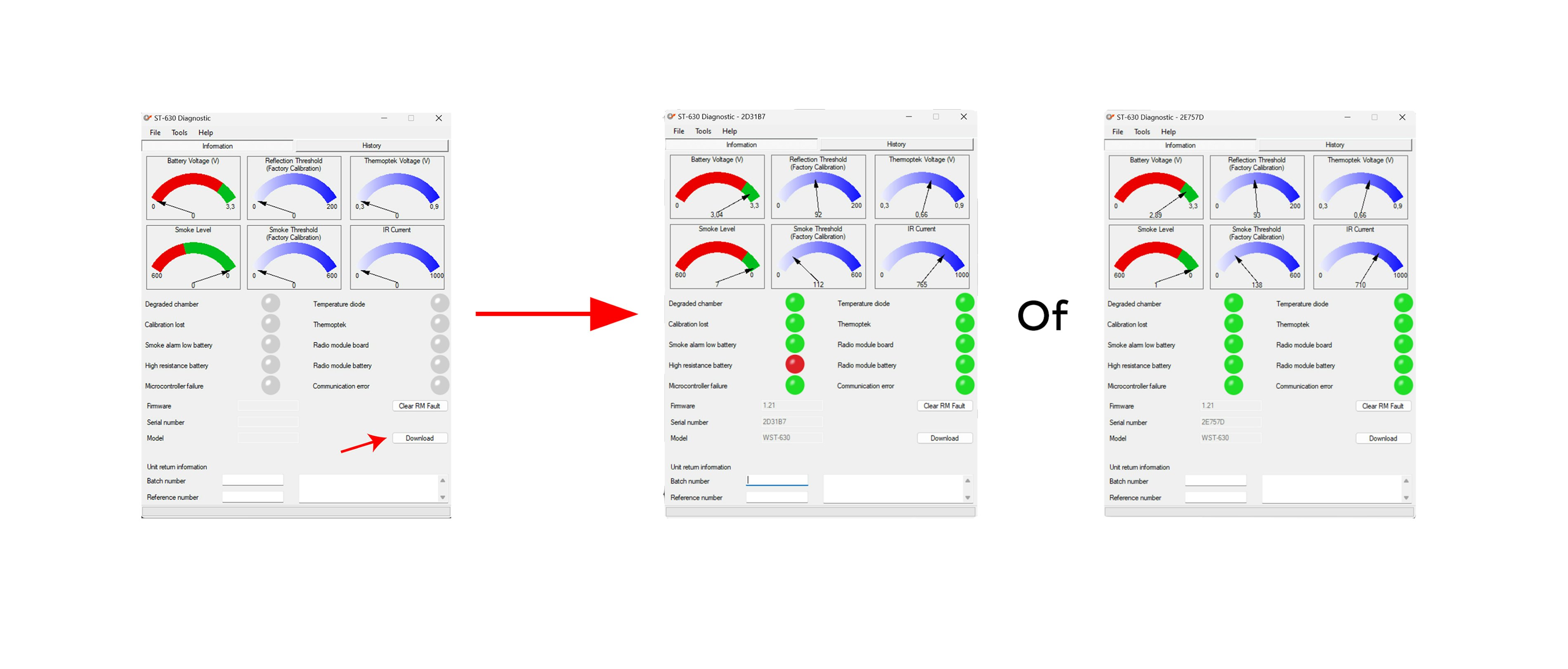

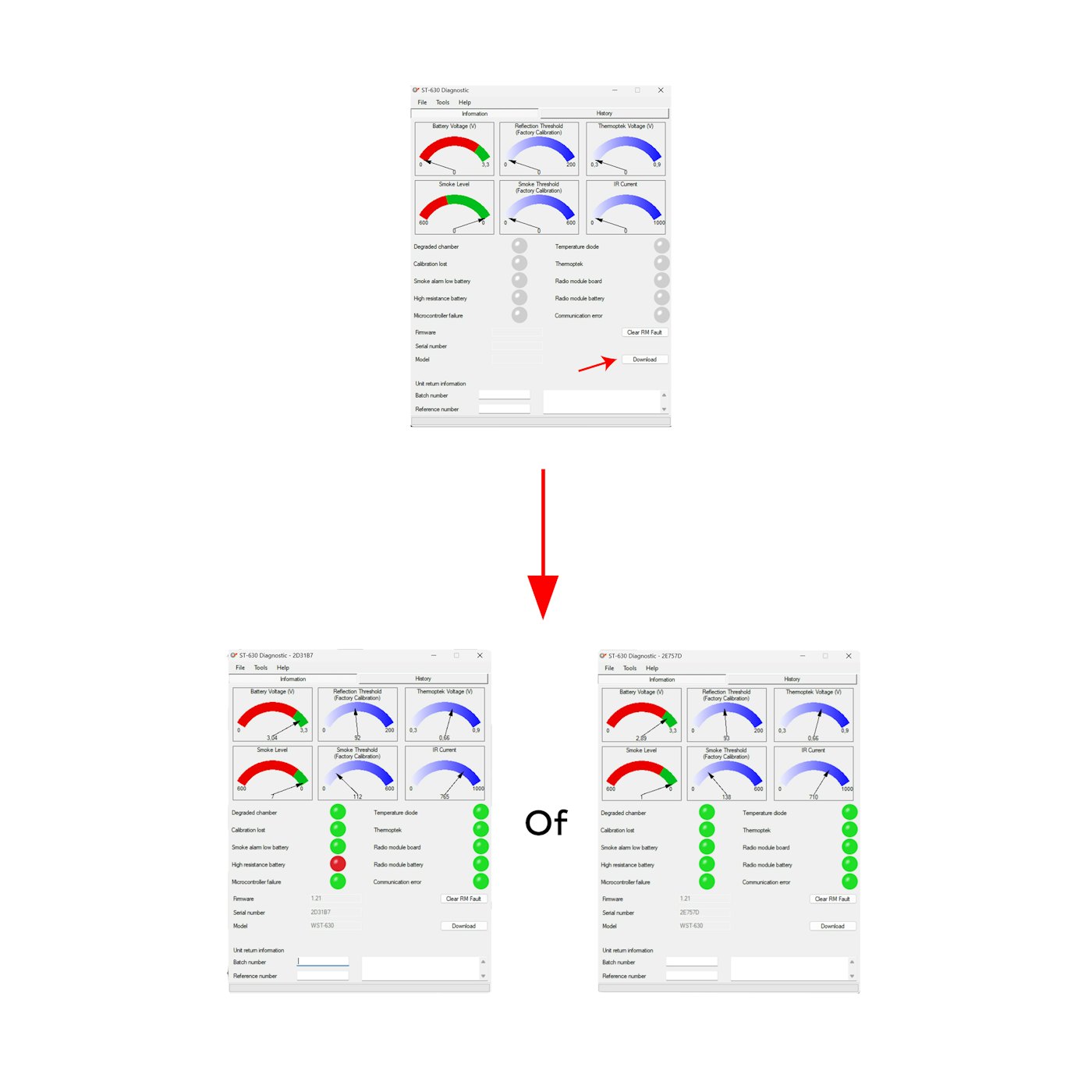

1. Open de Lead-630 software.
2. Ga naar het tabblad “Information”.
3. Klik op ‘Download’ om de relevante gegevens op te halen.
4. Raadpleeg onderstaande afbeelding voor visuele ondersteuning.

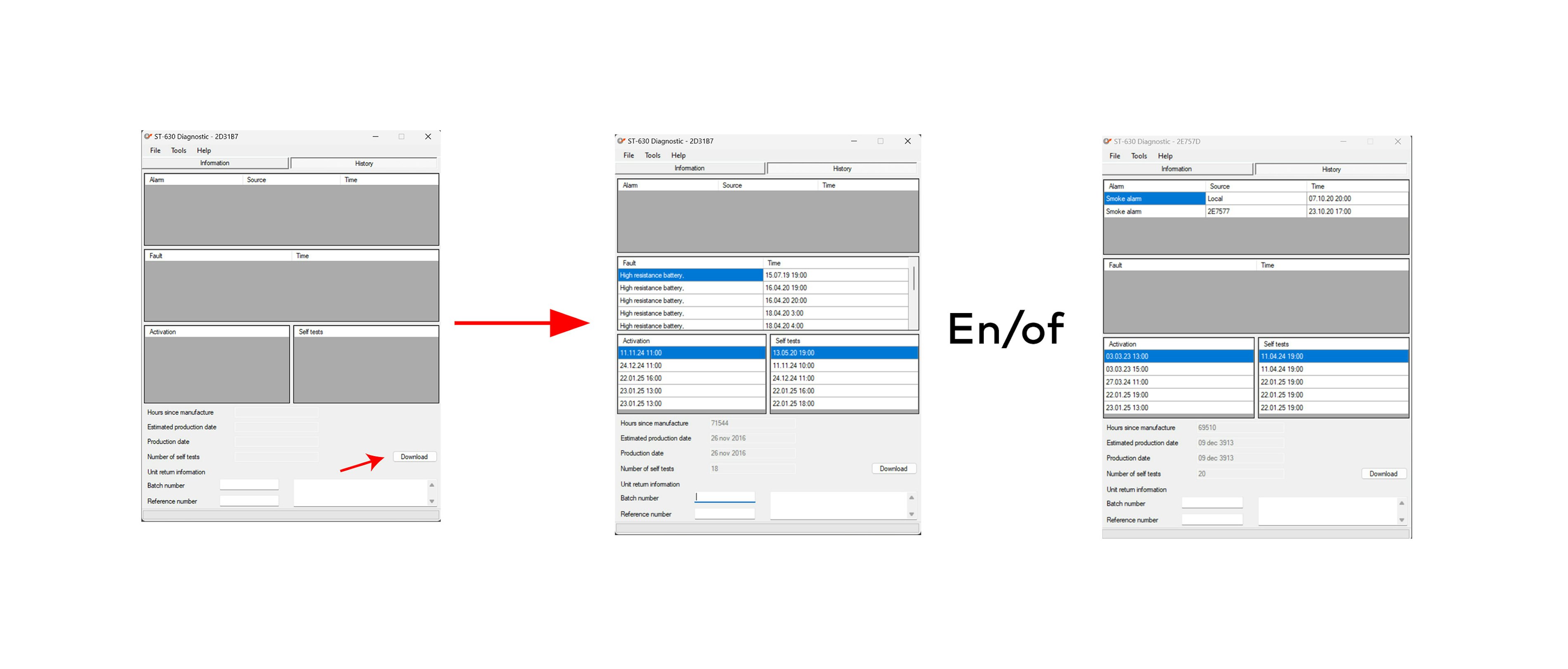

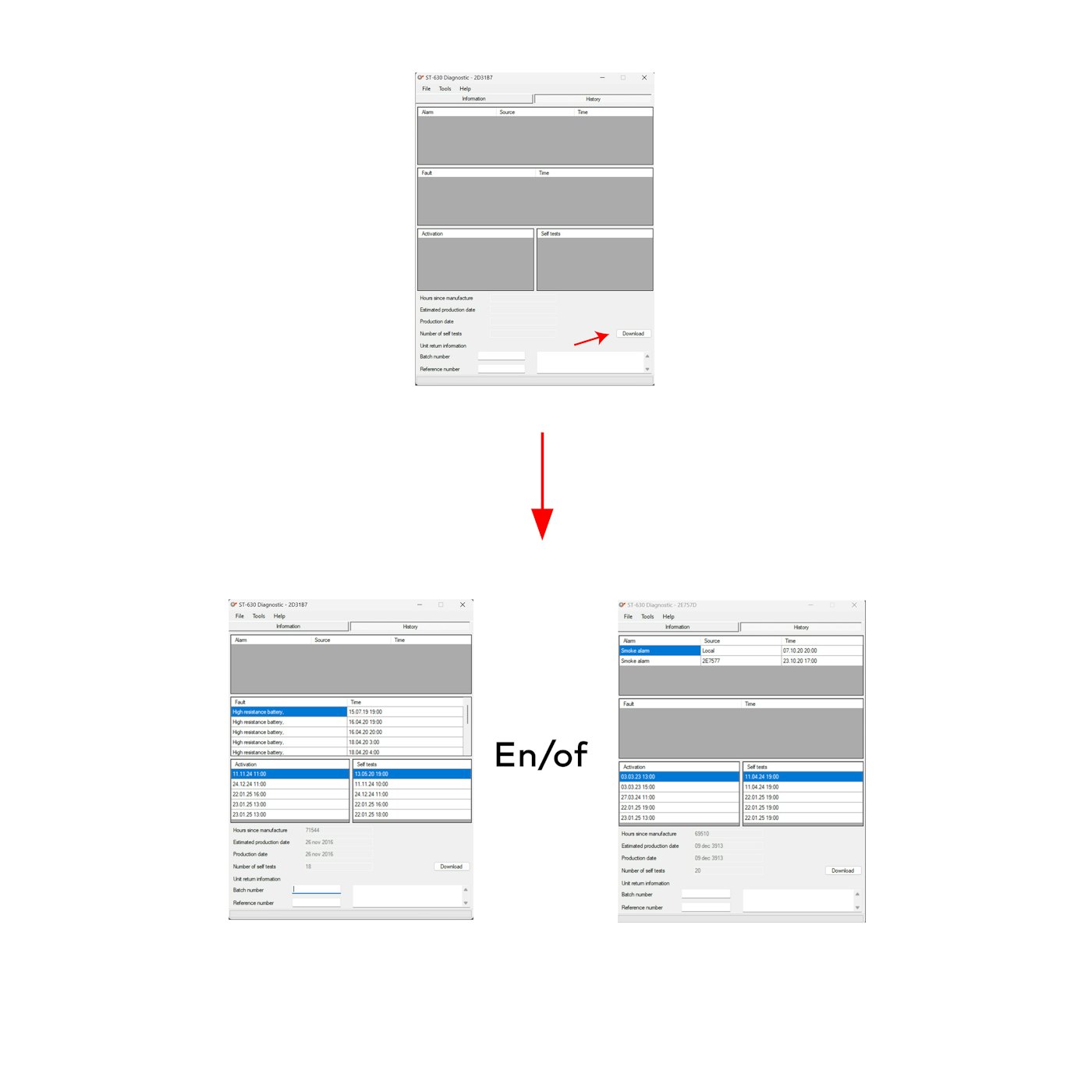

1. Klik op ‘Download’ in het tabblad “History”.
2. De software zal een overzicht van gebeurtenissen en storingen weergeven.

Storingen kunnen afkomstig zijn van de rookmelder of de radiomodule. Volg deze stappen om de oorzaak vast te stellen:

Stap 1: Controleer het tabblad “Information”

1. Open het tabblad Information.
2. Controleer welk rondje rood kleurt (zie afbeelding bij stap 5).
3. Dit geeft aan waar het probleem zich bevindt.

Stap 2: Controleer het tabblad “History”

Het tabblad History toont een logboekweergave en is onderverdeeld in drie categorieën:

1. Alarm

• Overzicht van alle rook-, hitte- en CO-melders die in alarm zijn gegaan.
• In de kolom Source ziet u de herkomst van het alarm:
  • Local: het alarm komt van de melder die momenteel wordt uitgelezen.
  • ID-nummer (bijv. 2E7577): een andere melder in het netwerk is in alarm gegaan.

2. Fault

• Overzicht van foutmeldingen van de rookmelder en radiomodule.
• Is dit logboek leeg? Dan zijn er geen storingen.
• Belangrijke foutcodes:
  • Rookmelder-foutcodes:
    • SALB (Alarm Low Battery)
    • HRB (High Resistance Battery)
  • Radiomodule (W2-module) foutcodes:
    • RMB (Radio Module Battery)
    • RMB (Radio Module Board)

3. Activation

• Logboek van inschakelen en testen van de melder.
• Bevat ook informatie nodig voor stap 8.

Vul de volgende gegevens in tabblad ‘History’:

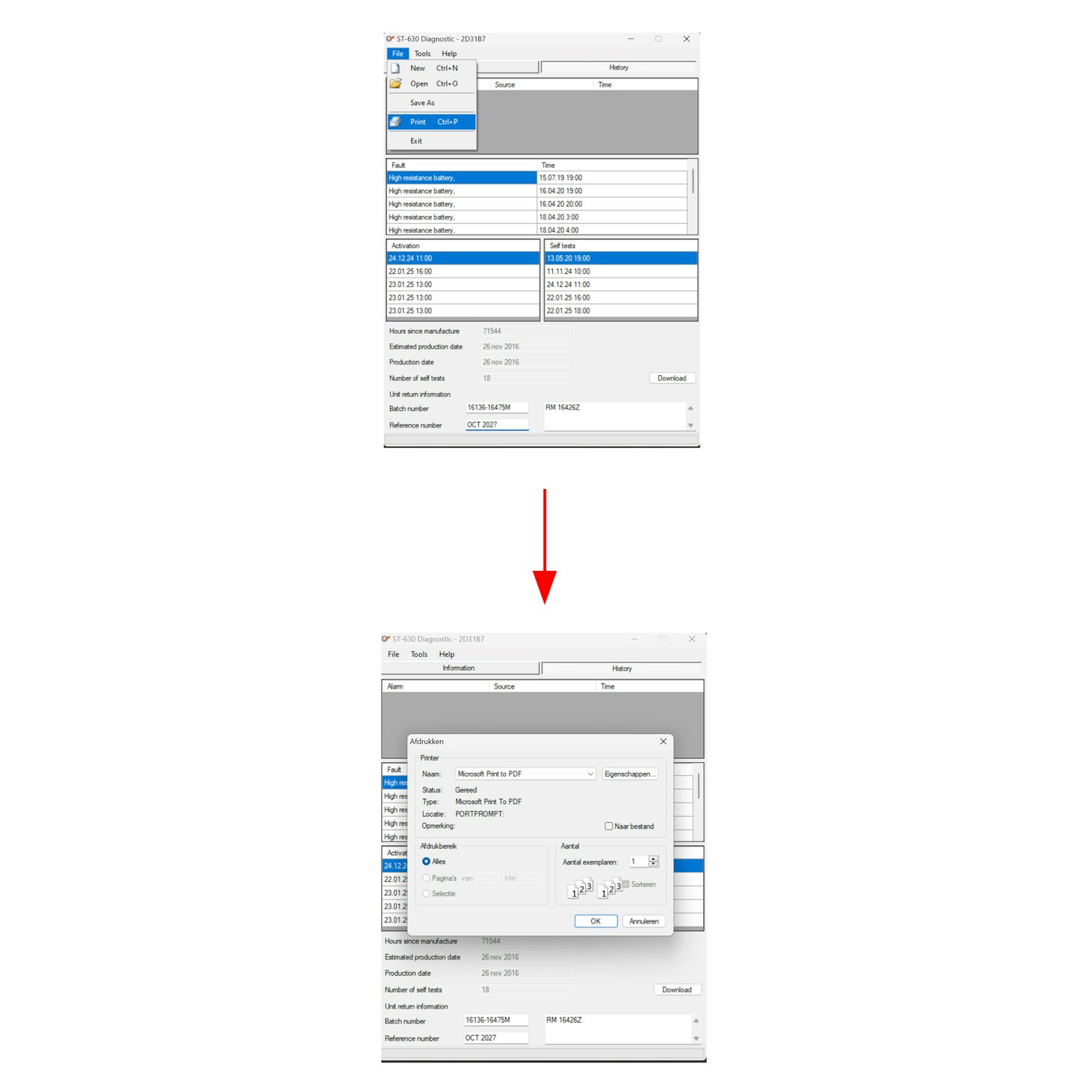

1. Klik op "File" → "Print" (CTRL+P).
2. Selecteer “Microsoft Print to PDF”.
3. Klik op “OK”.
4. Raadpleeg onderstaande afbeelding voor extra hulp.

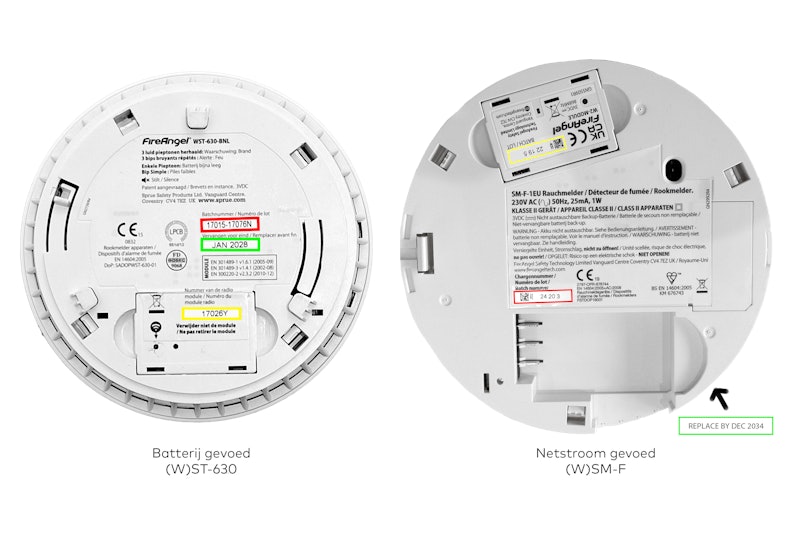

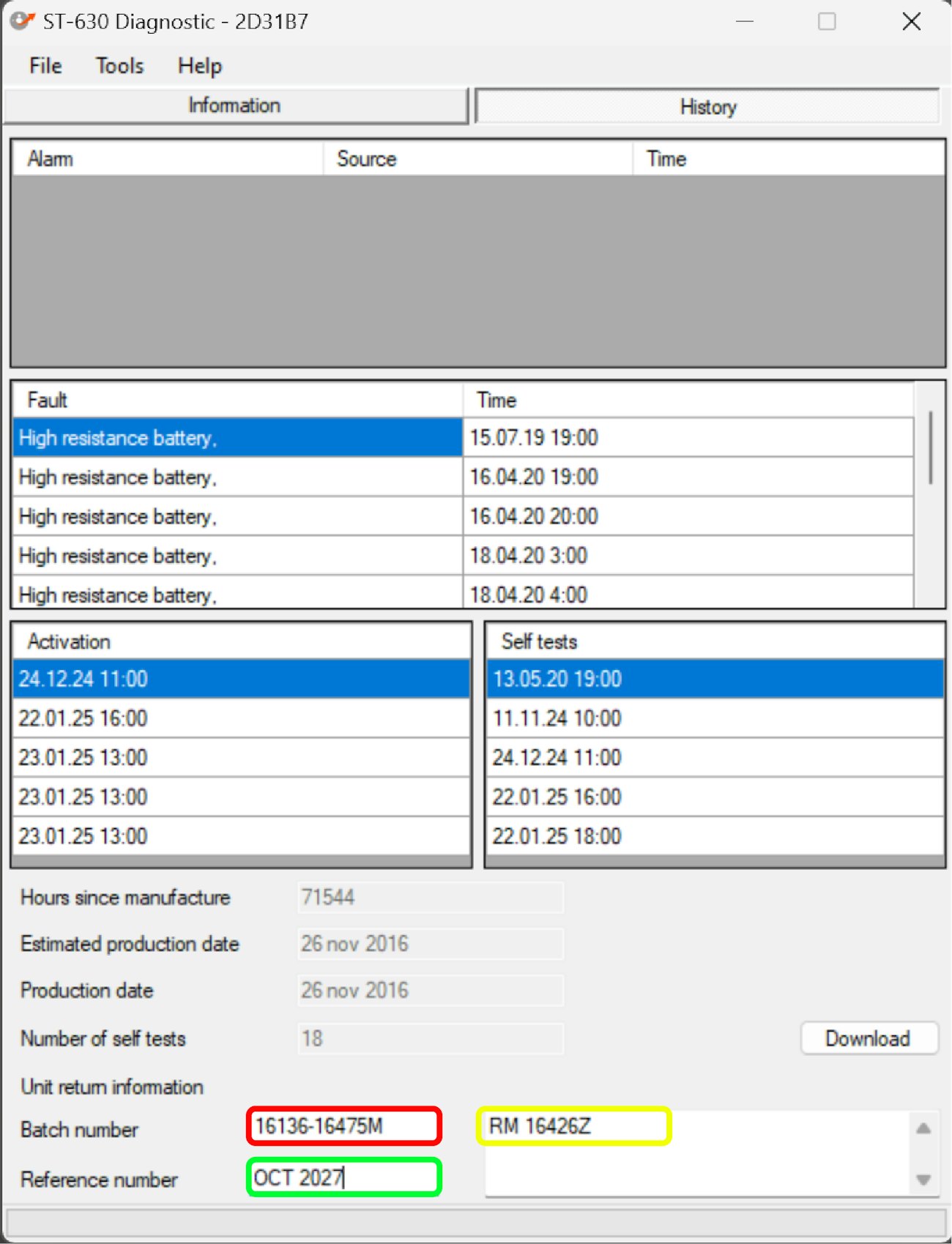

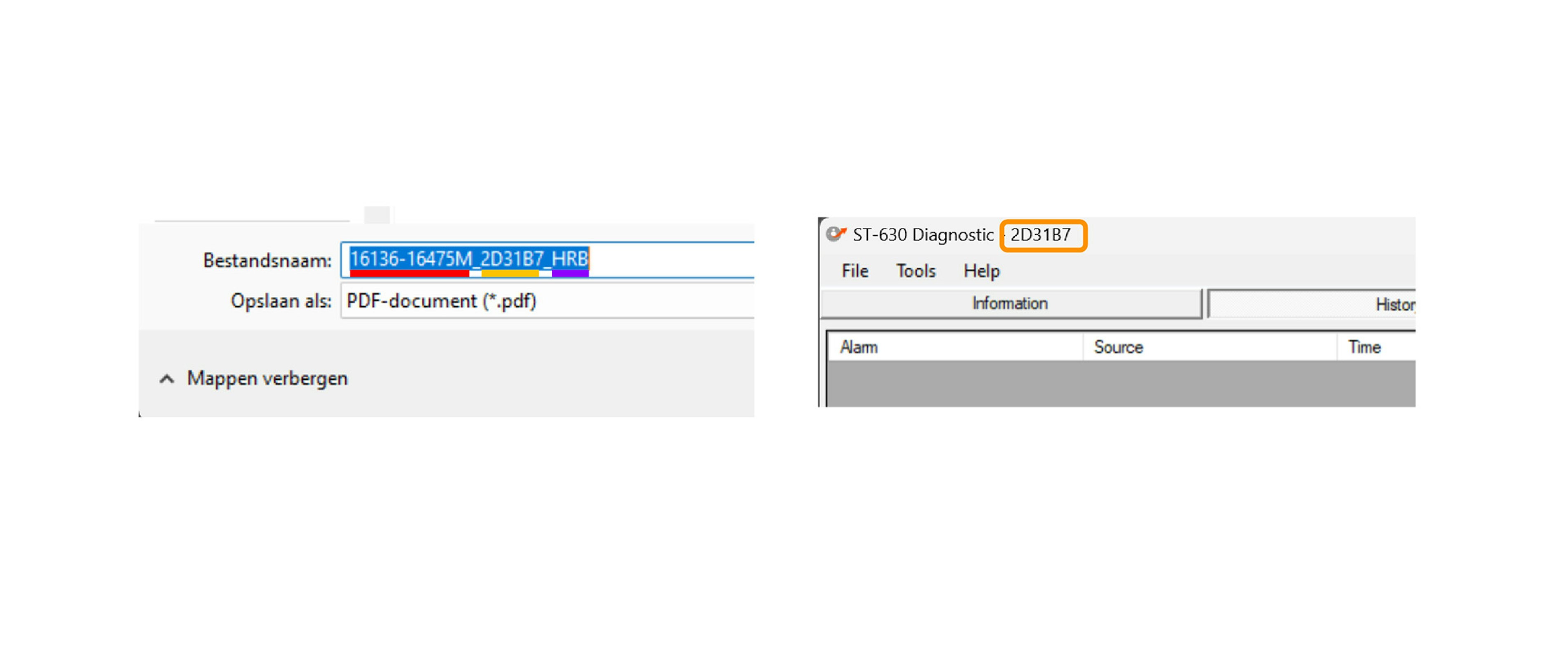

Geef het PDF-bestand de volgende naam: “Batchnummer melder””Melder ID””Foutcode”

• Rood = Batchnummer melder
• Geel = Melder ID
• Paars = Foutcode

Let op:

• Als er geen fout is, gebruik dan “NF” (No Fault) als foutcode.
• Het unieke ID-nummer van de melder staat bovenaan in de software.

Hieronder vindt u nogmaals een overzicht van foutcodes.

Zie onderstaande foto voor hoe je het rapport kan opslaan

Stuur het gegenereerde rapport naar Weckx via info@weckx.nl.

Klik op de knop hieronder voor een voorbeeldrapport.

1. Download de benodigde software via de onderstaande link.
2. Voor Microsoft Windows 11: klik op de juiste downloadlink.
3. Na installatie is de software te vinden onder de naam ‘Diagnostic software’ op uw laptop of pc.

Met de Device Diagnostics App kunt u de status van uw alarmen testen. De software biedt uitgebreide gegevens om mogelijke problemen met uw FireAngel-apparaten te identificeren en op te lossen. Daarnaast kunnen de diagnostische gegevens worden gedownload naar een Excel-bestand voor verdere analyse.

Rechtsboven in het Dashboard-scherm vindt u de volgende opties:

• Home: Keert terug naar het beginscherm.
• Mode: Geeft opties voor de hoeveelheid alarmdetails die worden weergegeven.
  • Level 1: Basisinformatie over het apparaat.
  • Level 2: Gedetailleerde diagnostiek, inclusief logboeken en alarmactiviteiten.
• Language: Stel de weergavetaal in (Engels, Frans, Duits of Nederlands).
• Help: Geeft instructies voor het gebruik van de app.
• Configuratie: Indien Level 2 is geselecteerd, kunt u aangeven waar gegevens worden opgeslagen.

COM-poorten De software detecteert automatisch de aangesloten FireAngel Diagnostic Lead-kabel en toont het juiste COM-poortnummer. Als er meerdere kabels zijn aangesloten, kunt u de juiste poort selecteren in het keuzemenu.

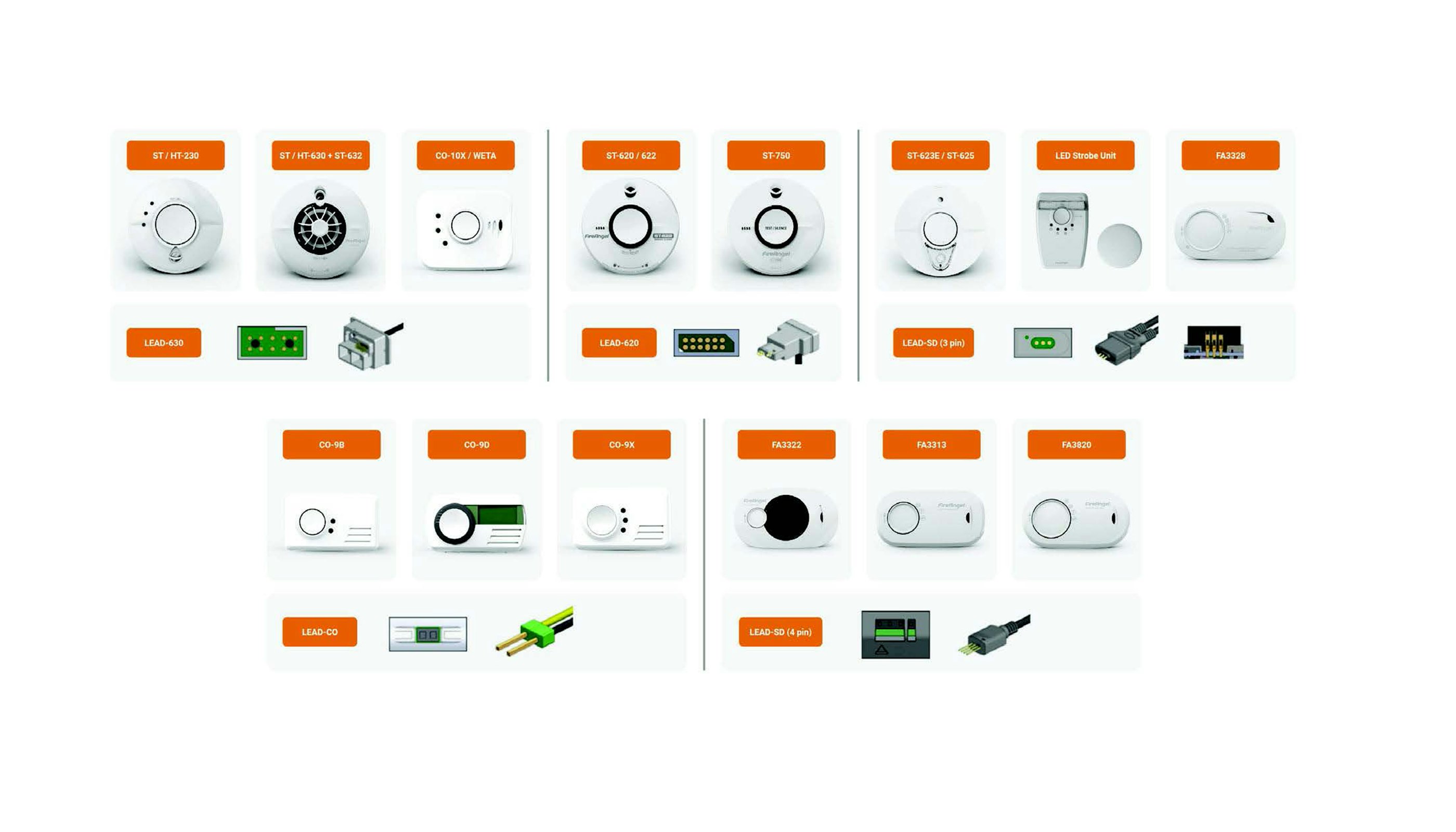

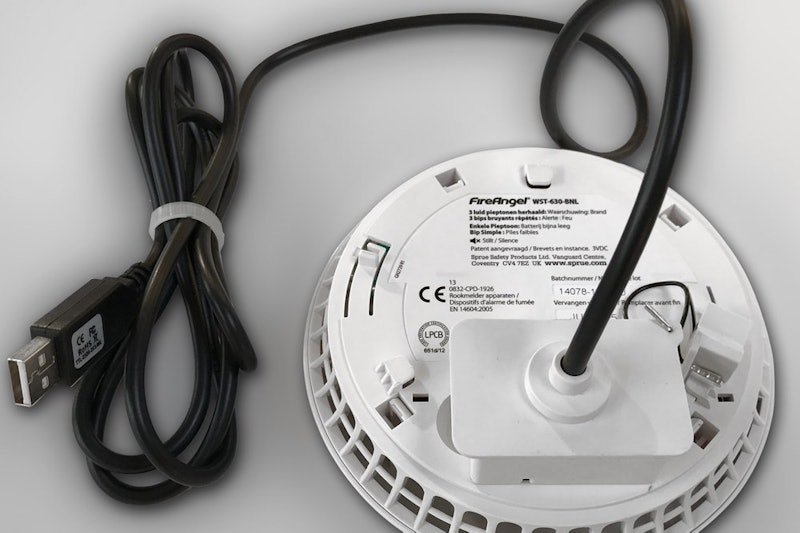

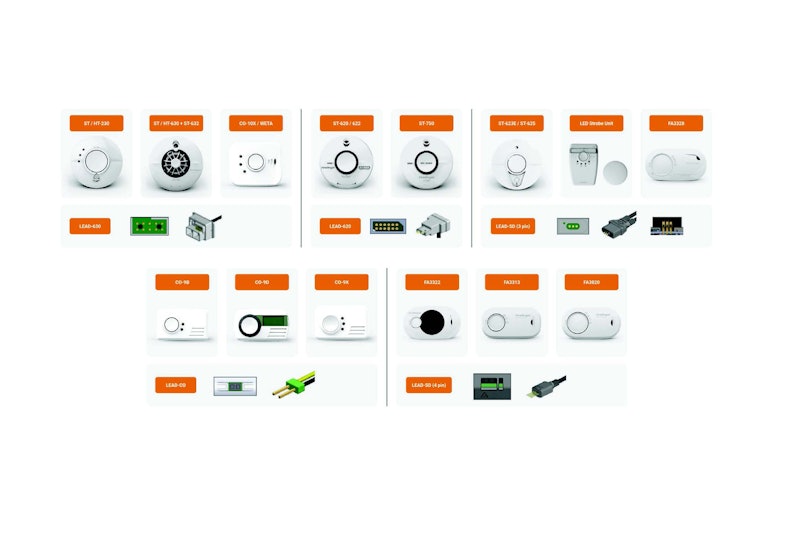

FireAngel Diagnostics kabel types:

Voor het uitlezen en testen van een alarm volgt u deze stappen:

1. Sluit het apparaat aan via de correcte diagnosekabel.

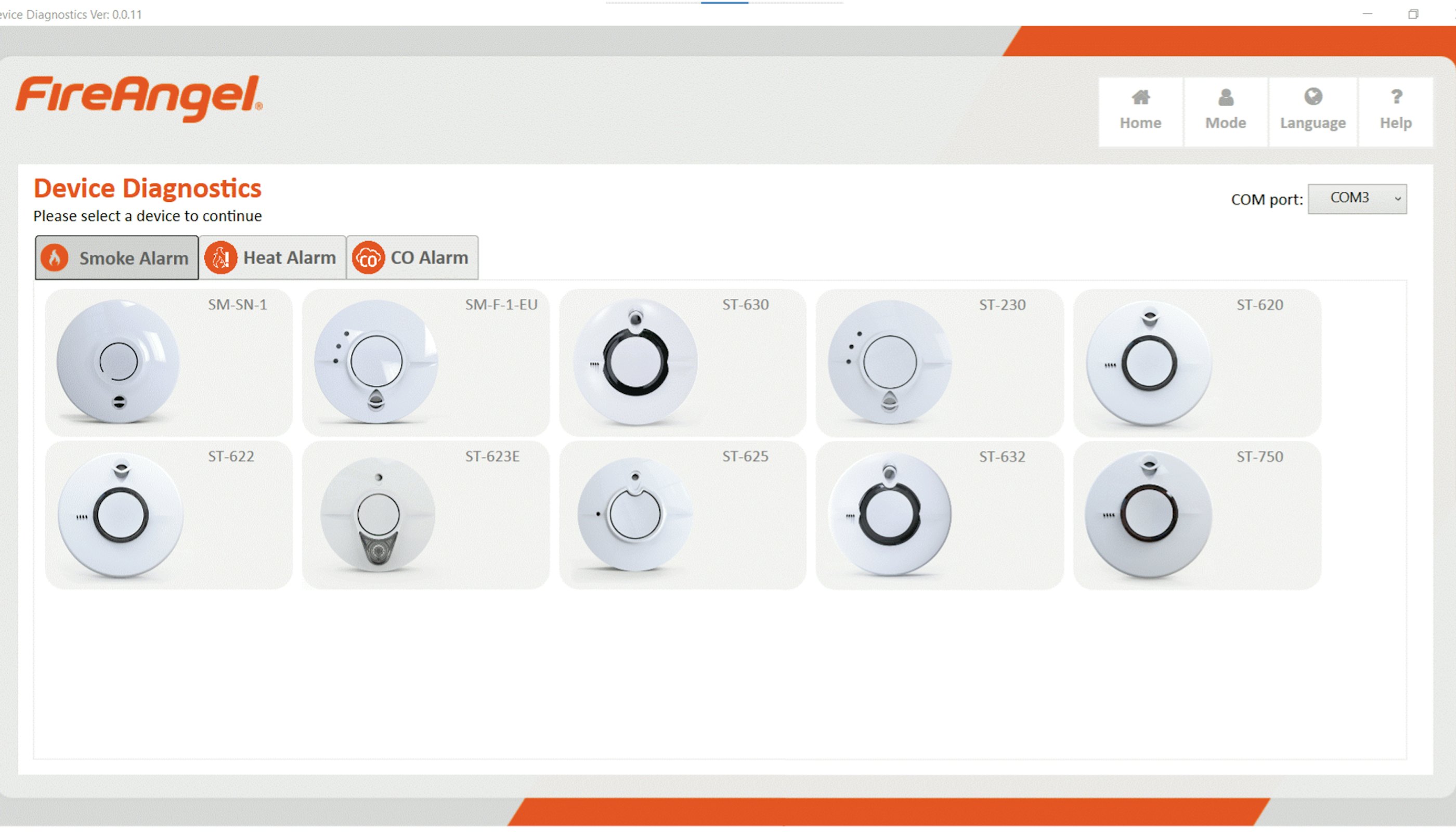

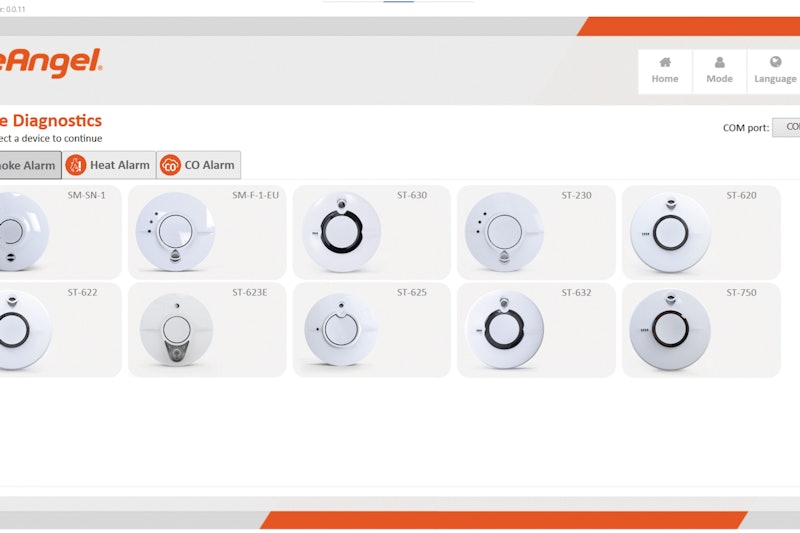

2. Selecteer het juiste alarmtype uit de lijst op het hoofdscherm (Rook-, Hitte- of CO-melders).
3. Klik op ‘Continue’ om naar het dashboard van het alarm te gaan.

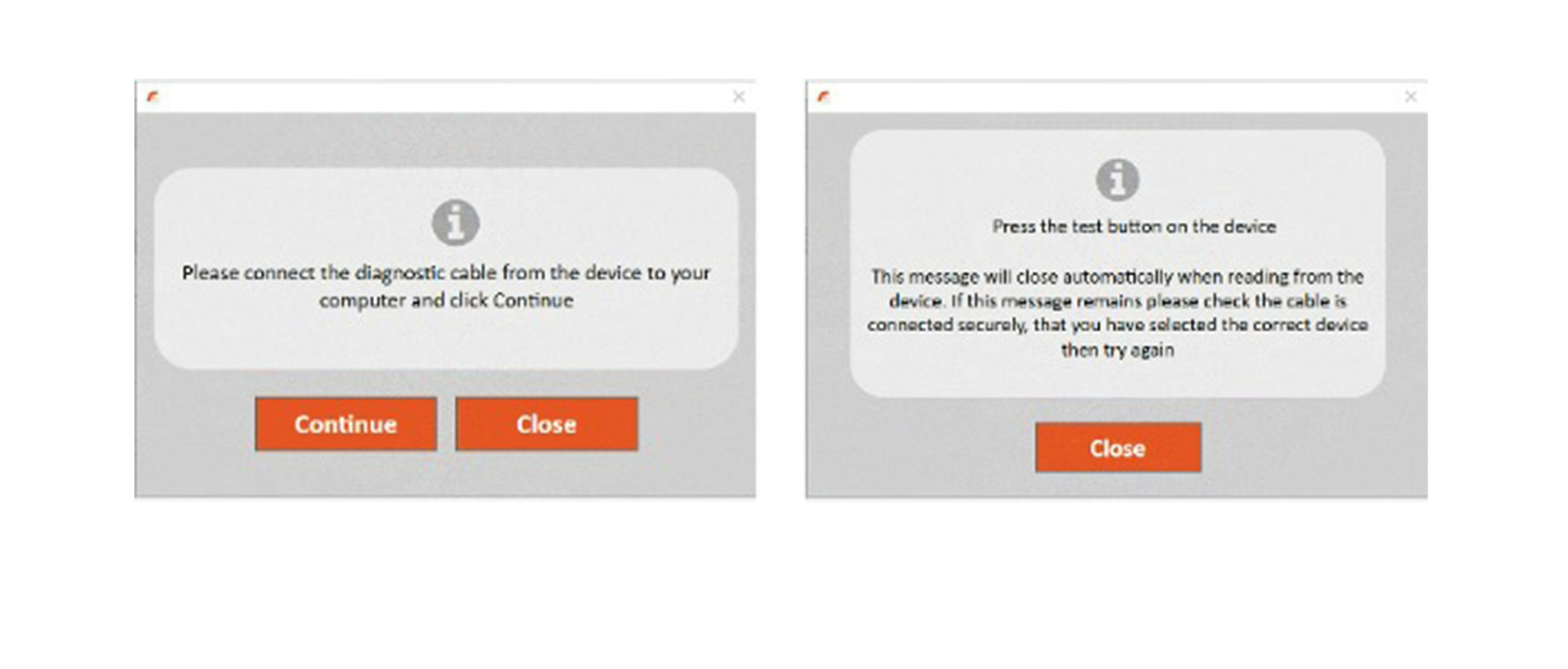

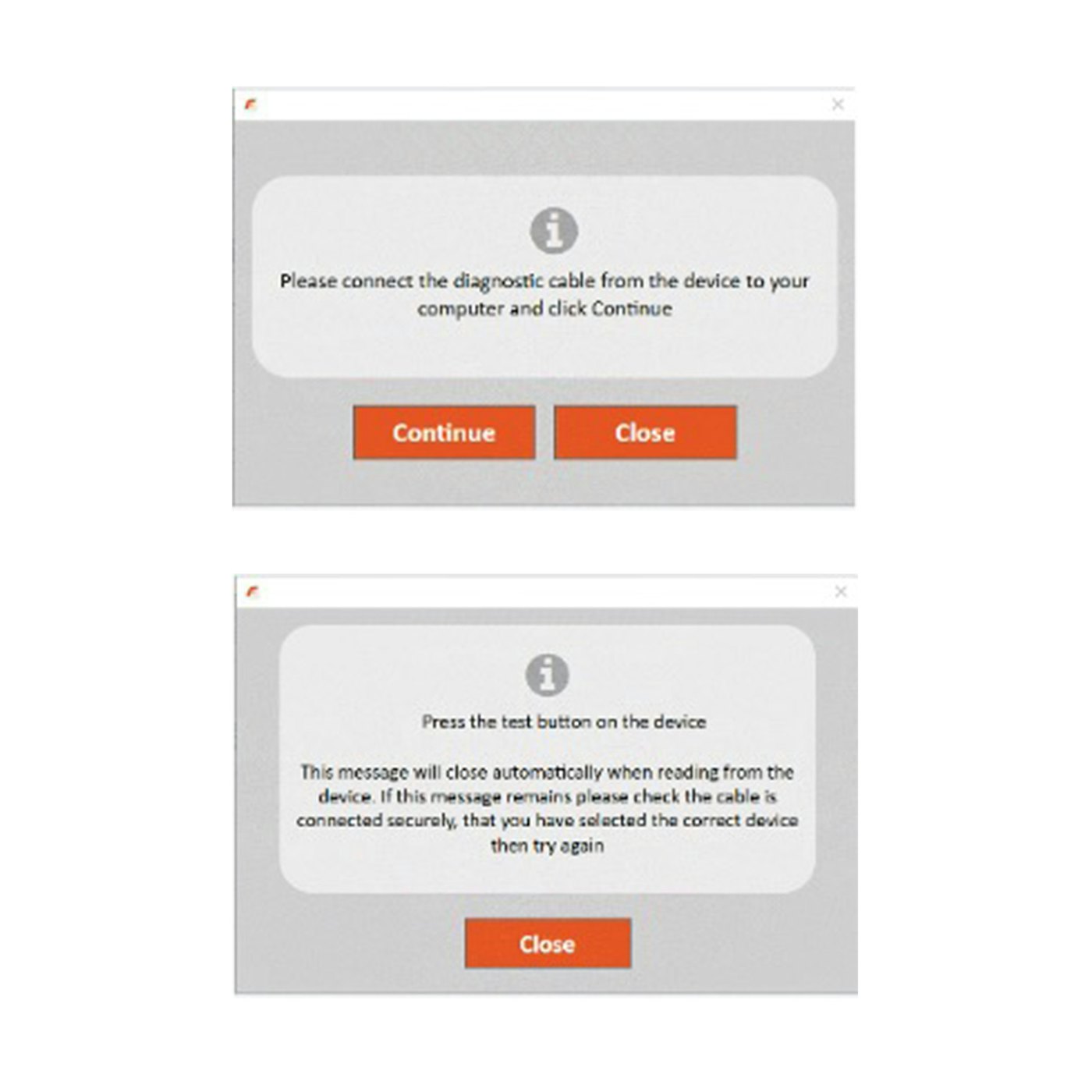

4. Mogelijk dient u de ‘Test’-knop op het alarm in te drukken,

Zie foto hieronder

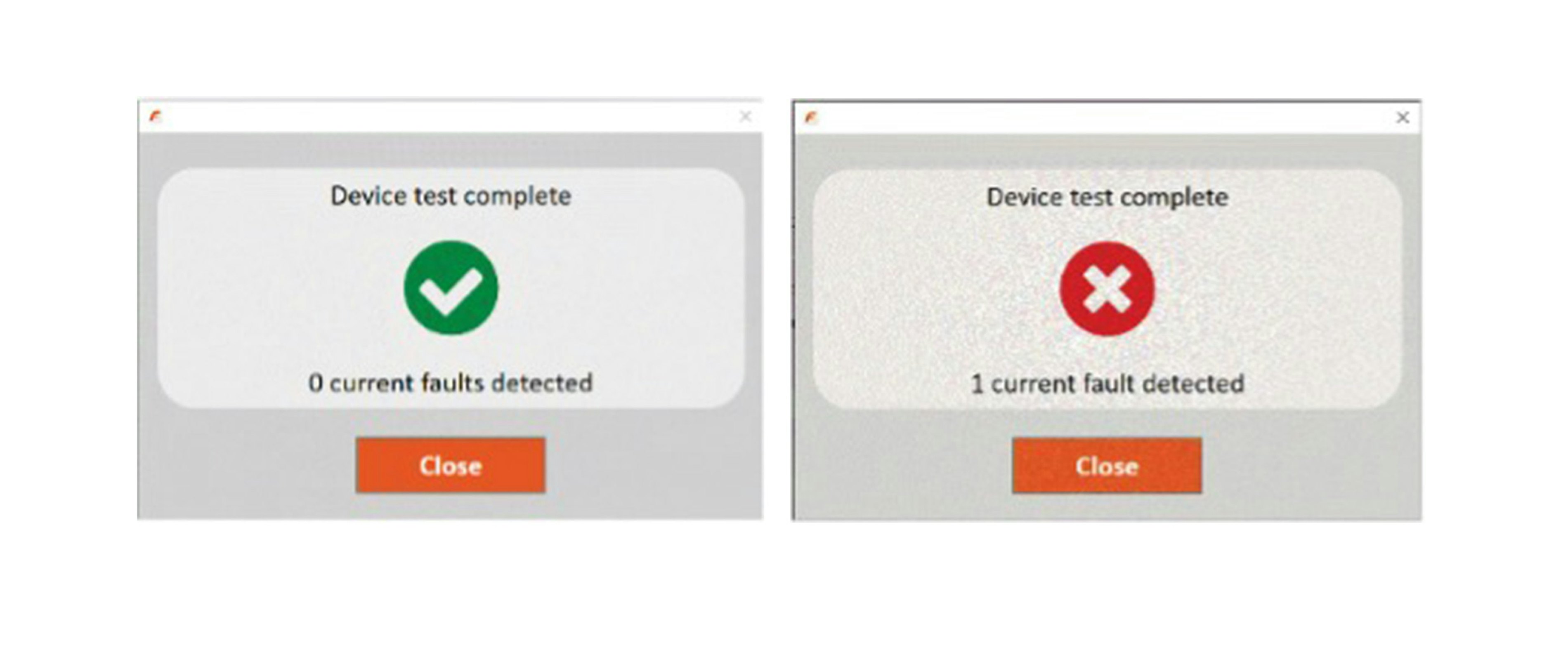

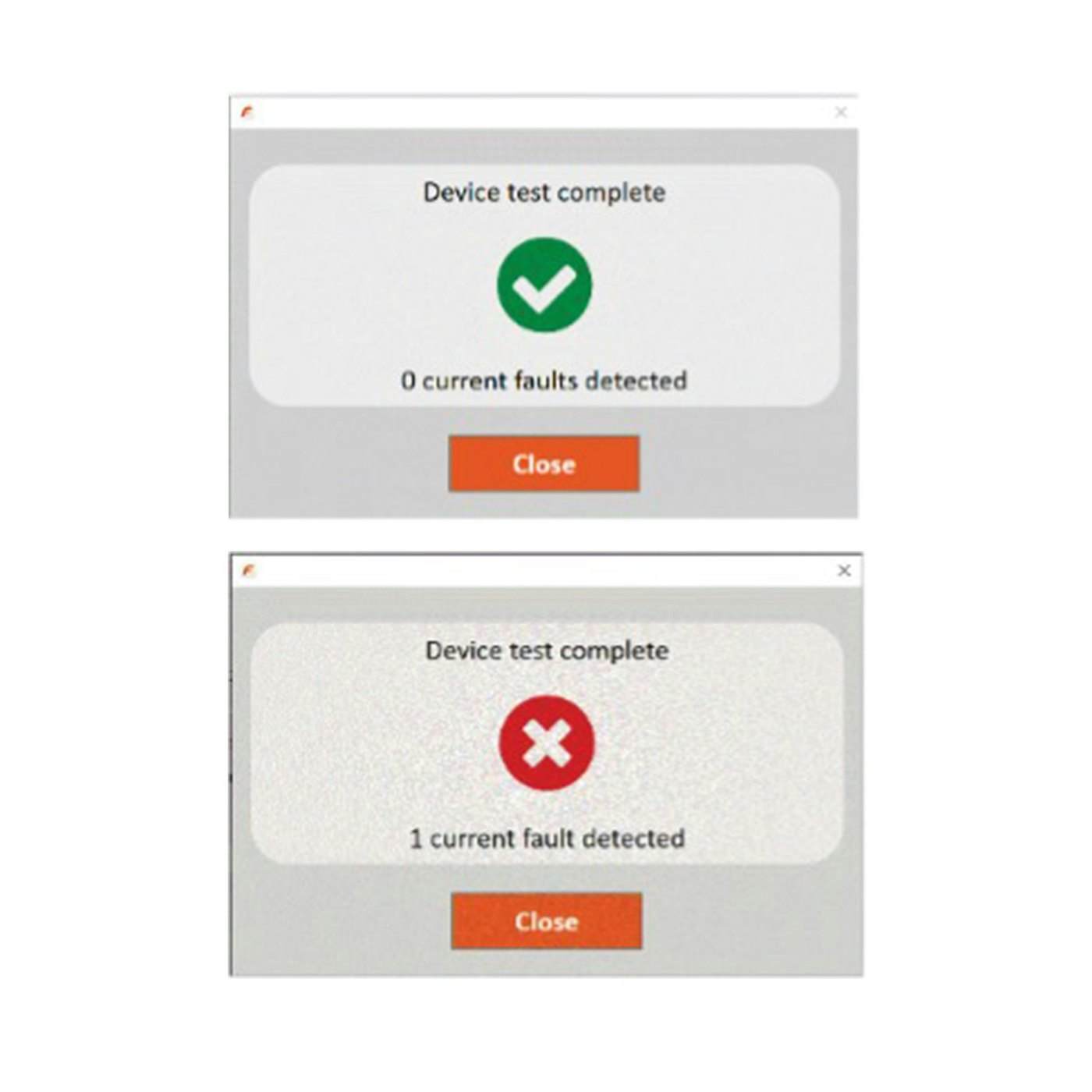

• Indien het alarm correct is aangesloten, verschijnt een pop-upmelding met testresultaten en foutmeldingen.

  Zie foto hieronder

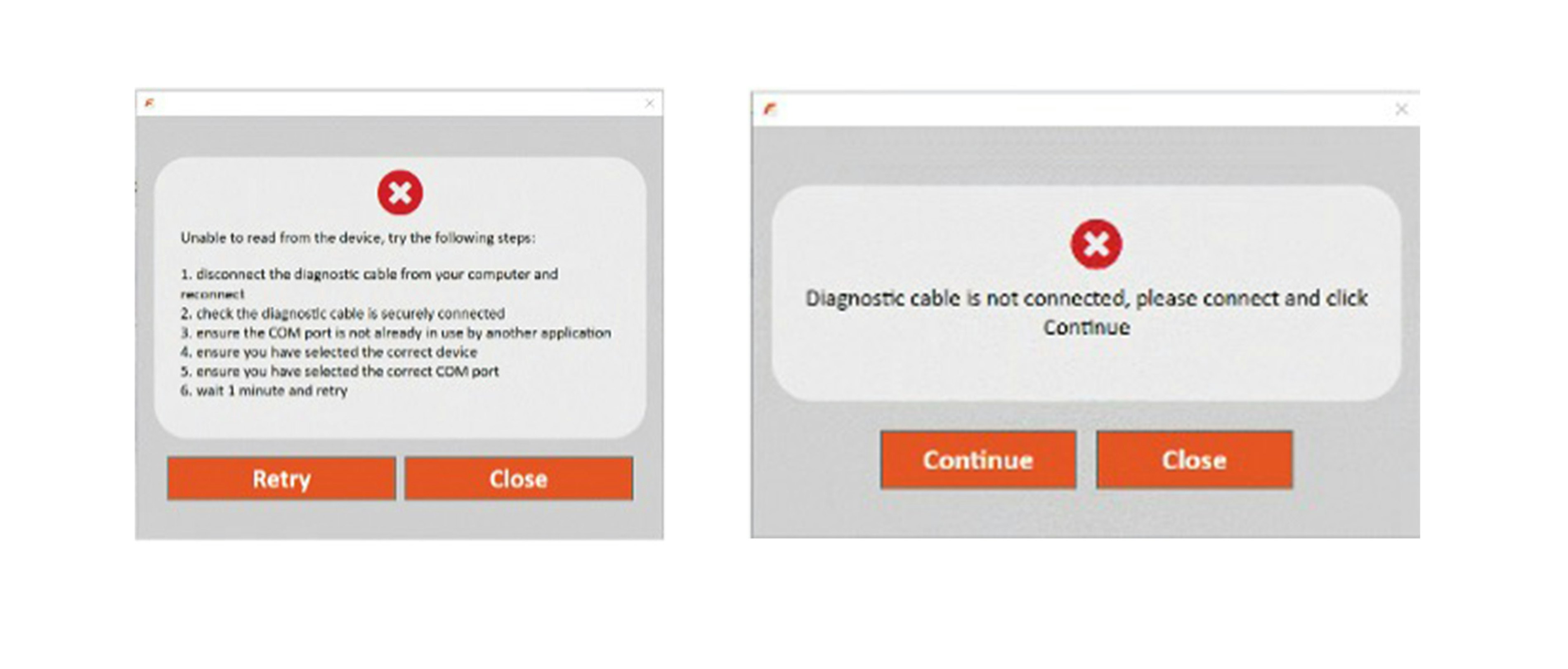

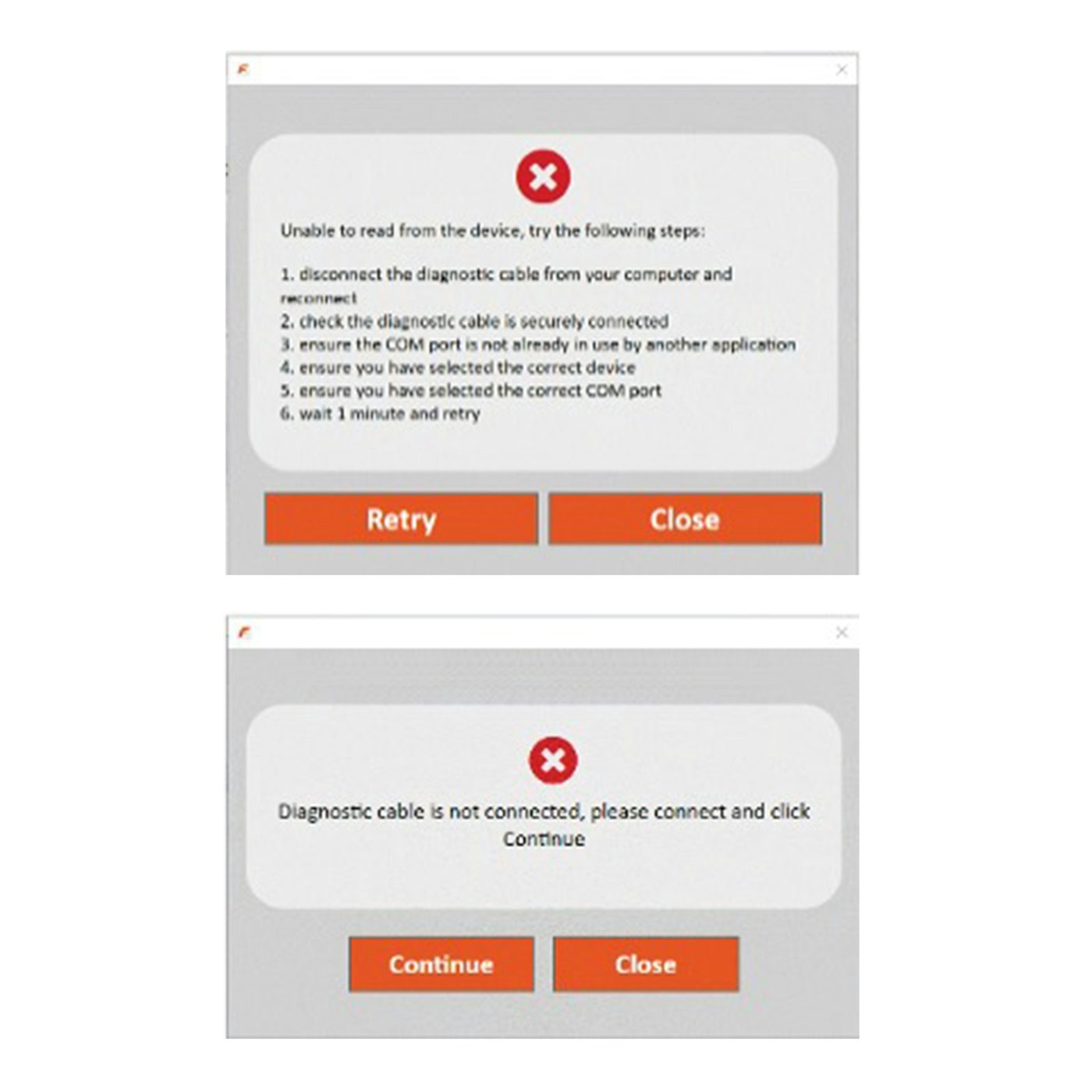

• Als de software het apparaat niet kan uitlezen, verschijnt een waarschuwingsmelding met suggesties om het probleem te verhelpen.

Zie foto hieronder

Na het uitvoeren van een test wordt het dashboard geopend.

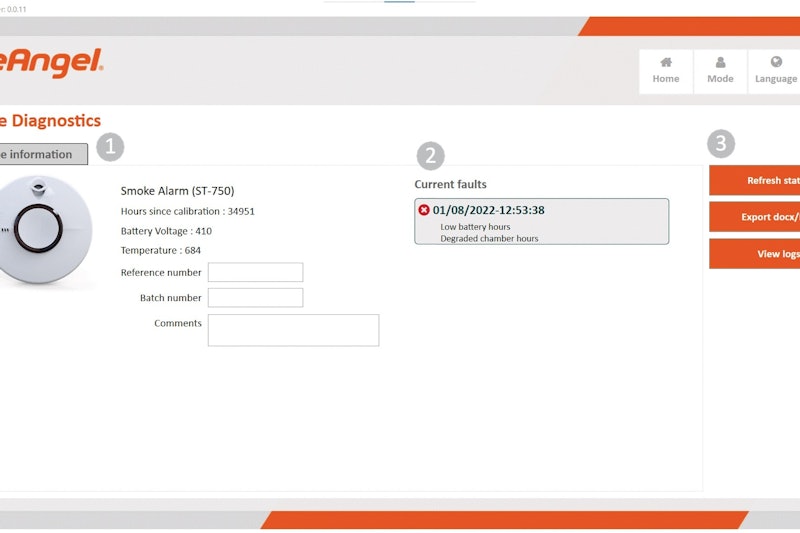

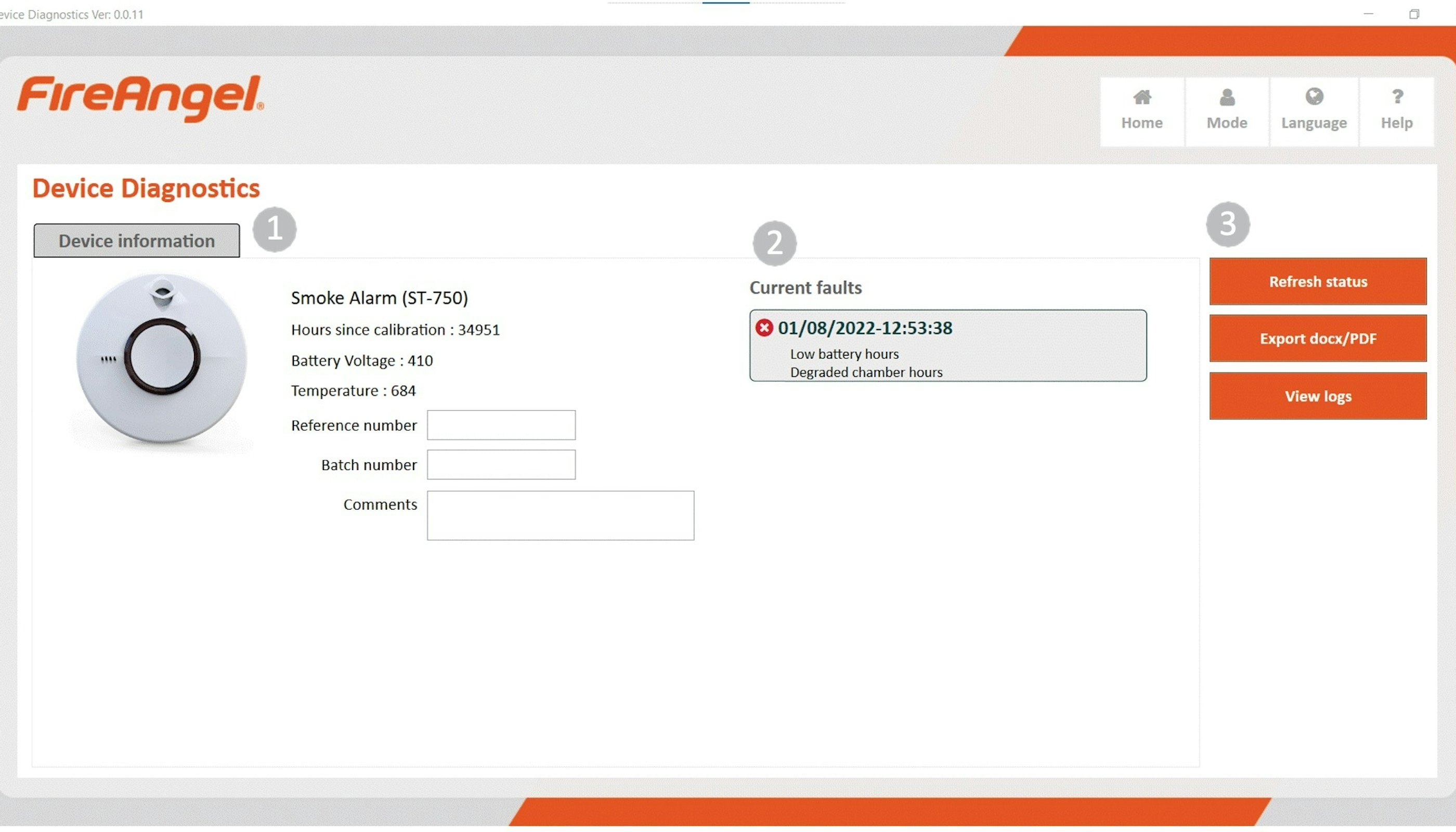

Level 1: Basisinformatie

• (1) Device Information (Apparaatinformatie)
  Toont details zoals het serienummer en de firmwareversie. Bevat ook het melder type en de SKU-code. Extra velden beschikbaar voor batchnummers en referentienummers.

• (2) Current Fault (Huidige foutstatus)
  De huidige status van de melder is groen of rood gekleurd om de functionaliteit van het apparaat aan te geven. Deze informatie omvat directe informatie over eventuele fouten die momenteel door de melder zijn geregistreerd.

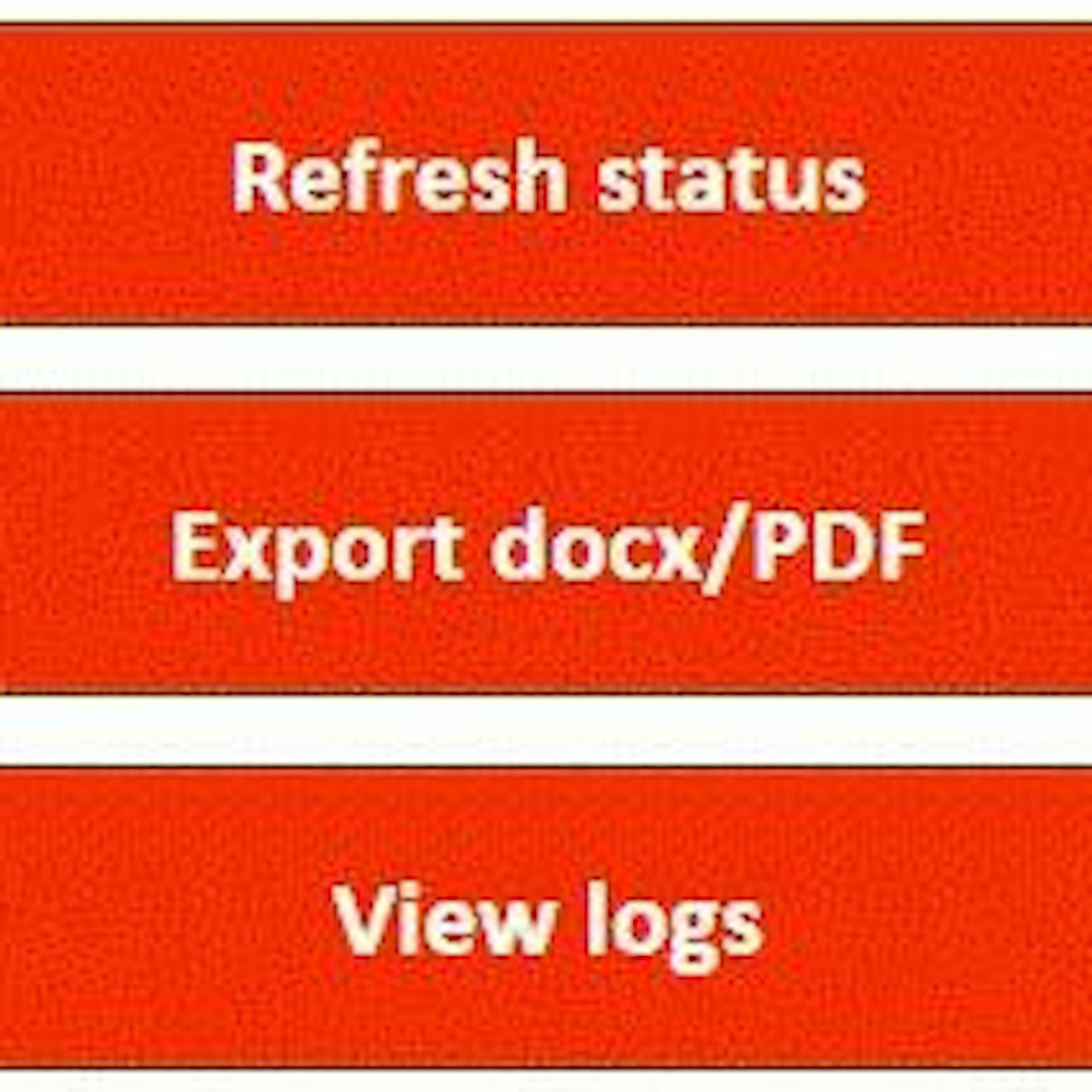

• (3) Acties in het dashboard rechterkant
  Met de drie knoppen aan de rechterkant van het dashboard kunt u de apparaat gegevens verder ordenen, zoals uitgelicht hieronder.

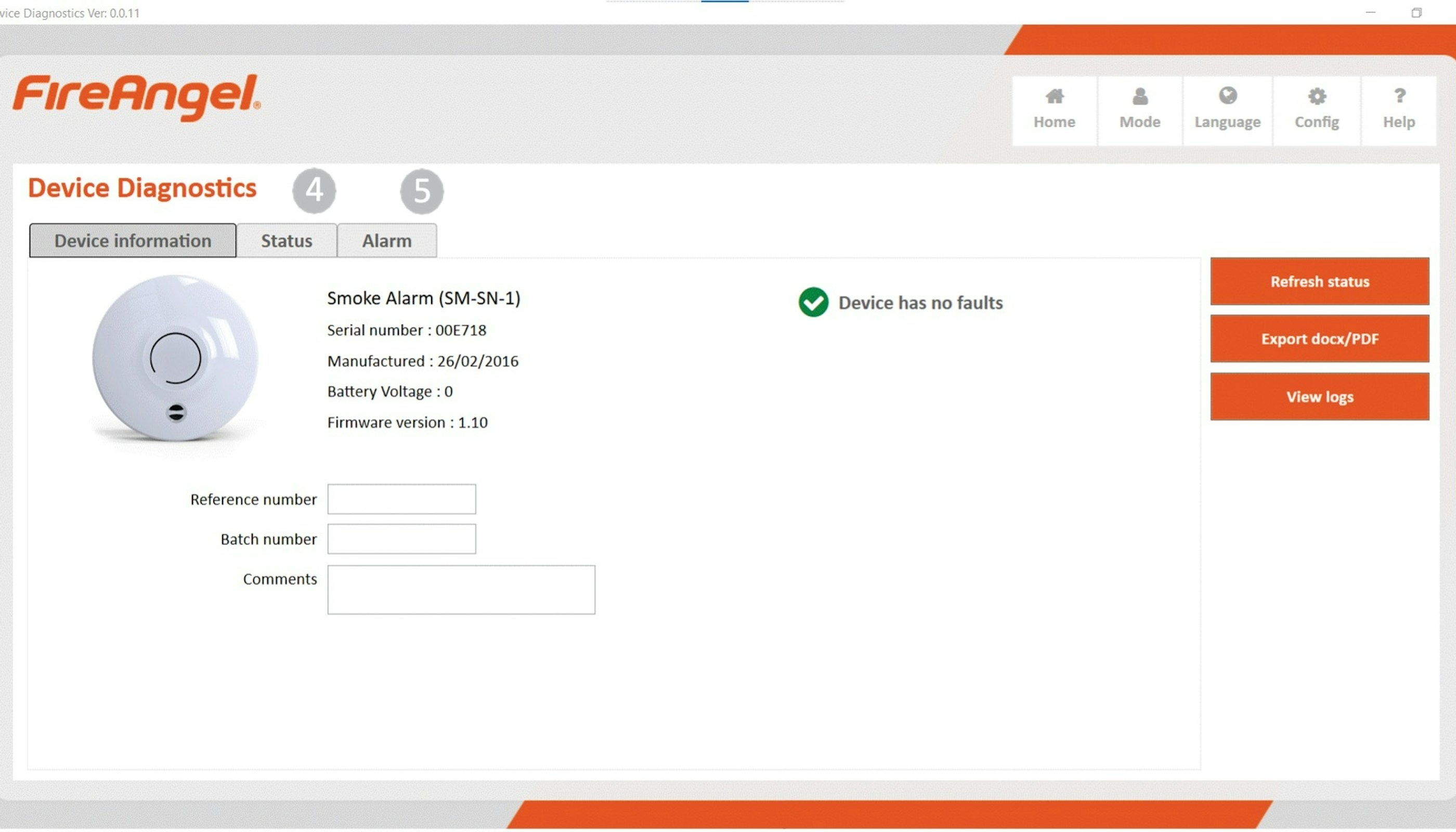

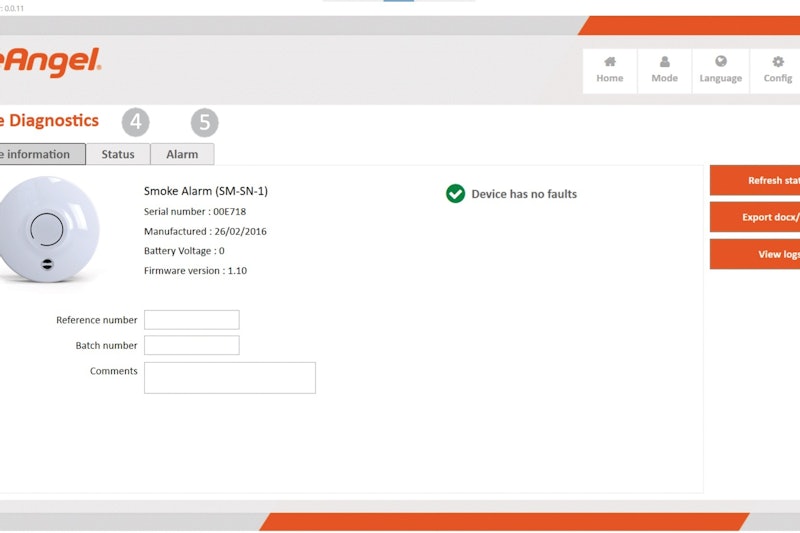

Level 2: Gedetailleerde diagnostiek

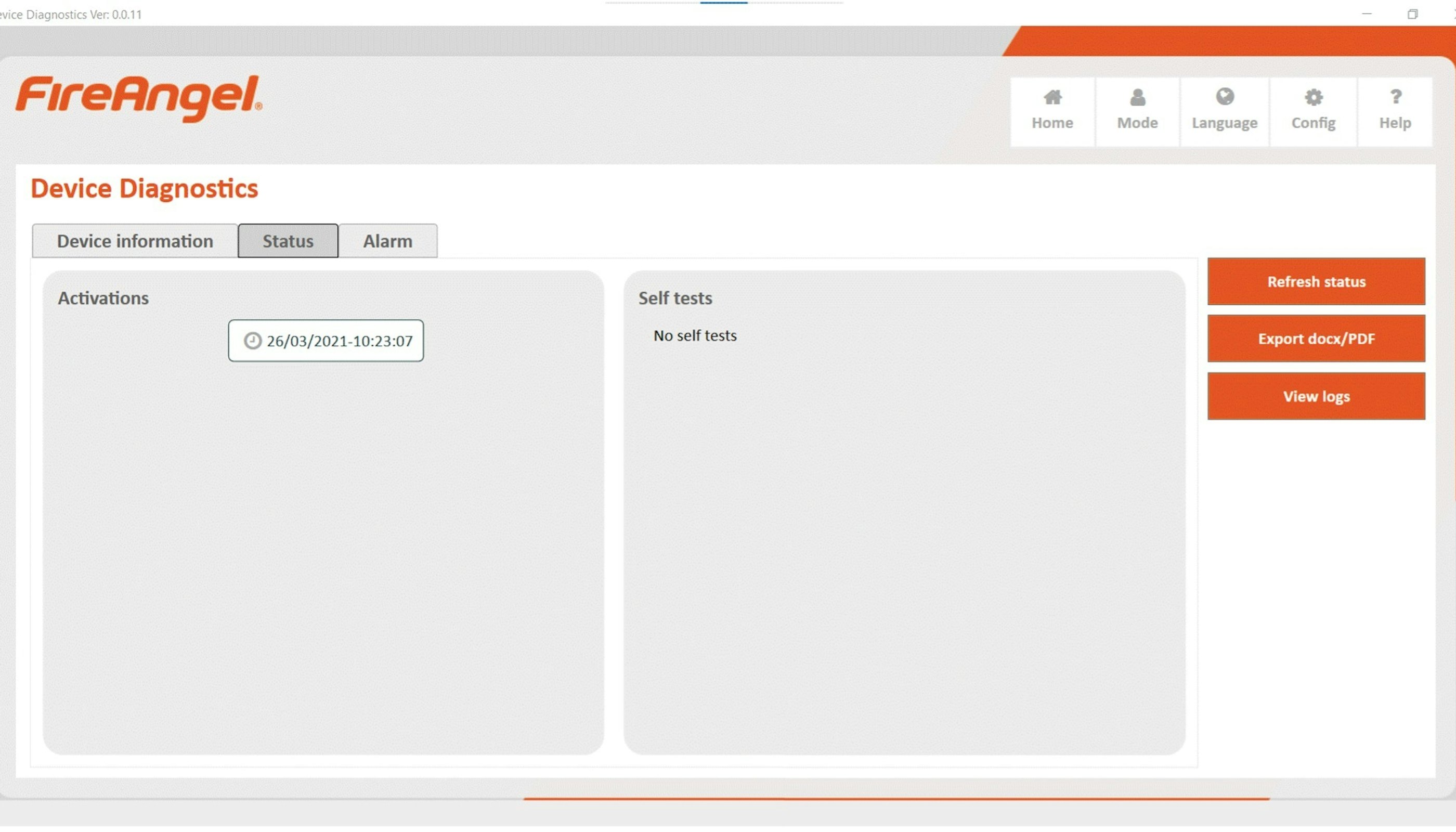

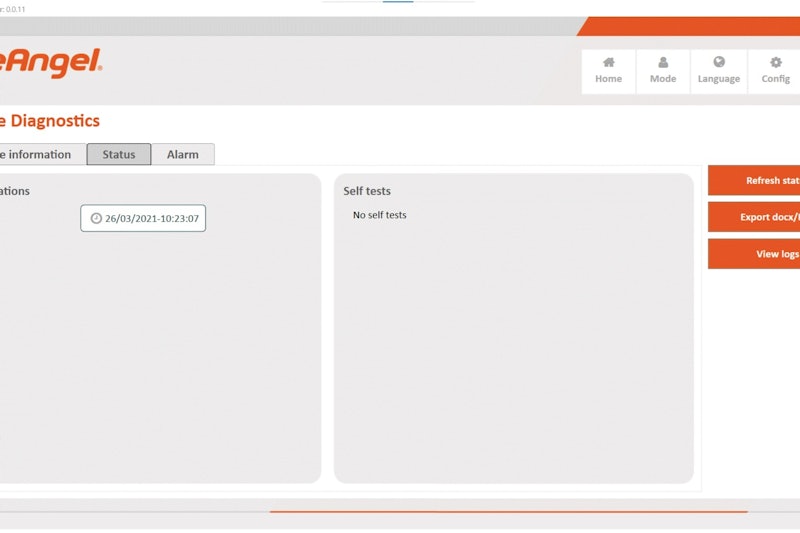

• (4) Status


  Alleen beschikbaar in Mode Level 2. Dit logboek registreert de statusinformatie van de melder op basis van zijn functionaliteit. Het geeft o.a. inzicht in het verwijderen of terugplaatsen van de rookmelder op de basisplaat (Activatie / Deactivatie), de geschiedenis van koolmonoxidemetingen en een overzicht van uitgevoerde 'Self tests’ (alarmtests).

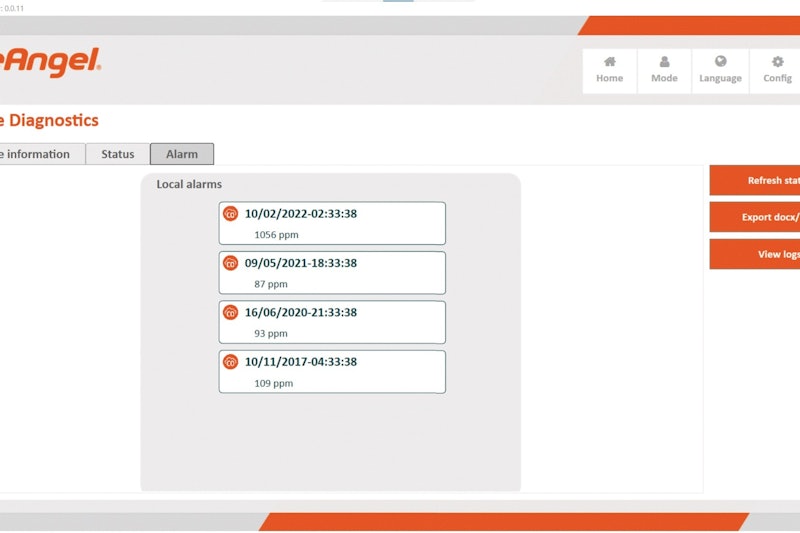

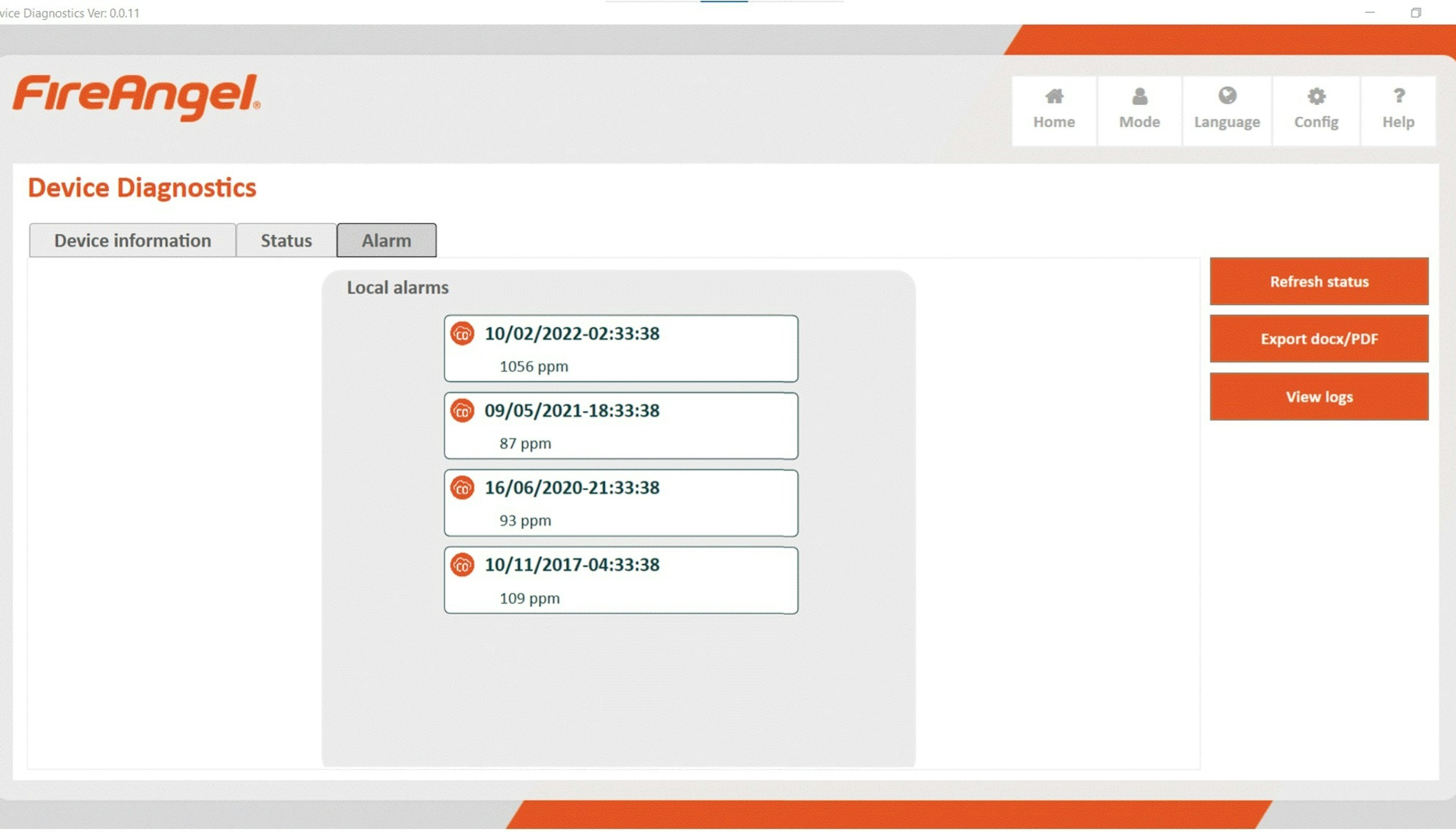

• (5) Alarm
  Geeft een overzicht van lokale en externe alarmgebeurtenissen.
