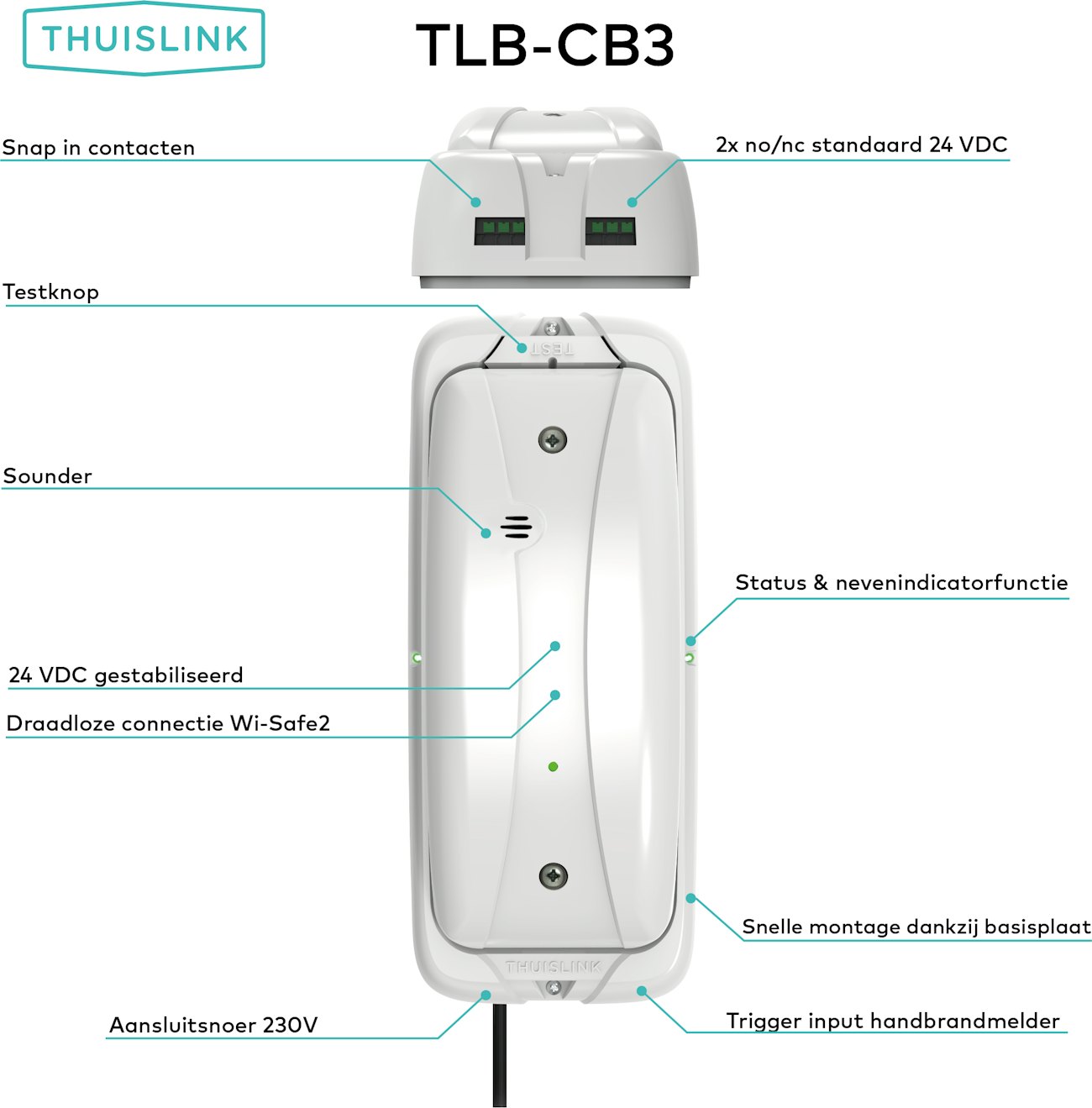

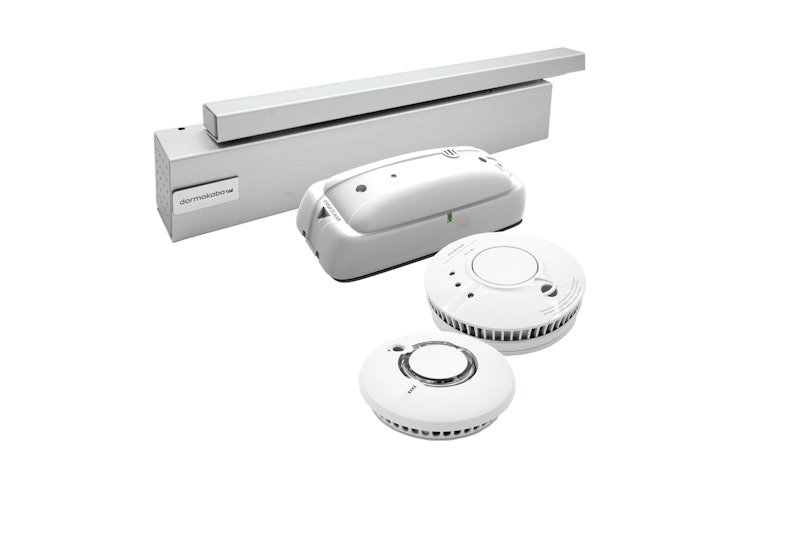

Installatie-instructie Connection Box TLB-CB3

Welkom bij de installatie instructies voor de Thuislink Connection Box TLB-CB3. Deze instructies weergeven de stap-voor-stap installatie, test, inleer en reset procedures van het systeem. Dit wordt zowel in tekst uitgelegd als in video. Ons doel is om het proces zo eenvoudig, efficiënt en veilig mogelijk te maken.

Met de handige testfunctie en nevenindicator kan de volledige werking van de installatie eenvoudig gecontroleerd en getest worden. Bij plaatsing aan de buitenzijde van de woning is periodiek controleren en testen eenvoudig en dit kan zonder de woning te betreden.

Ten slotte, het systeem maakt onderscheid tussen fouten en alarmen, waardoor deuren niet onnodig sluiten. Door middel van redundante aansturing en doormelding kunnen extra zekerheden ingebouwd worden.

Om het installatieproces verder te vereenvoudigen, zijn er twee handige video’s voor je beschikbaar waarin alles in beeld met tekst wordt uitgelegd:

De knop hieronder weergeeft een installatie video van de bekabeling van de TLB-CB3:

Als je de voorkeur geeft aan een teksttuele stap-voor-stap instructie voor de installatie en het losmaken van de bekabeling van de Connection Box TLB-CB3, dan vind je deze hieronder.

1. Voorbereiding

Zorg ervoor dat je beschikt over:

• Een kruiskopschroevendraaier.
• Bekabeling conform de specificaties.
• De montageplaat van de TLB-CB3

  Belangrijk: Schakel de stroom uit voordat je begint.

2. Aansluitingsprocedure

Vrijloopdeurdranger:

1. Sluit de plus-draad (rood) aan op de (B+) aansluiting.
2. Sluit de min-draad (zwart) aan op de (-) aansluiting.

Flitslicht:

1. Sluit de plus-draad (rood) aan op de (A+) aansluiting.
2. Sluit de min-draad (zwart) aan op de (-) aansluiting.

3. Aansluiting handbrandmelder (optioneel)

1. Maak de bovenkap los van de Connection Box door de twee kruiskopschroeven los te draaien.
2. Verwijder de vier schroeven in de hoeken en haal het relais eruit.
3. Verwijder de twee schroeven aan de boven- en onderzijde om de behuizing los te maken van de montageplaat.
4. Sluit de plus-draad (rood) aan op de +24V (links) aansluiting.
5. Sluit de min-draad (zwart) aan op de GND (rechts) aansluiting.
6. Bevestig alle schroeven weer om het relais en de behuizing vast te zetten.

4. Testen van de installatie

Test met testknop:

1. Houdt de testknop minimaal 5 seconden ingedrukt.
2. Controleer of de vrijloopdeurdranger sluit en de indicatorlampen rood oplichten.

Test met handbrandmelder:

1. Druk op de handbrandmelder. Controleer of de vrijloopdeurdranger sluit en de indicatorlampen rood oplichten.
2. Gebruik de zwarte sleutel van de handbrandmelder en draai deze een kwartslag met de klok mee, om de handbrandmelder te resetten.

1. Gebruik een platte schroevendraaier om de groene aansluiting in te drukken.
2. Trek tegelijkertijd de draden voorzichtig los

De knop hieronder weergeeft een installatie video van het losmaken van de bekabeling van de TLB-CB3:

Connection Box inleer-procedure

1. Na het openen van de behuizing aan de bovenzijde, druk kort met een balpen op de inleerknop (LRN) aan de voorkant van het relais en laat de knop weer los. De inleer- LED zal vervolgens 5 seconden blauw blijven branden.

2. Druk terwijl de LED brandt kort op de testknop van de gewenste rookmelder om deze aan het relais draadloos te koppelen. De melder laat twee cycli van drie luide pieptonen horen.

3. De LED aan de voorkant van het relais begint herhaaldelijk blauw te knipperen. Dit geeft aan dat de Connection Box is gekoppeld met de rookmelders.

4. Knippert de LED niet? Herhaal de inleer-procedure.

5. Schroef het kapje terug op de Thuislink Connection Box.

Connection Box Reset-procedure

1. Maak de behuizing van de Connection Box los van de montageplaat door de twee kruiskopschroeven aan de boven- en onderzijde los te draaien.

2. Draai de Connection Box om, zodat de achterkant zichtbaar is terwijl de bekabeling intact blijft.

3. Druk met een balpen één keer kort en houd daarna 7 seconden lang de knop ingedrukt in het gaatje aan de achterkant van het relais.

4. Laat de knop los. De blauwe LED aan de voorkant van het relais zal twee keer lang oplichten, gevolgd door een korte flits. Het relais is nu succesvol gereset.

5. Knippert de LED niet? Herhaal de resetprocedure.

6. Reset alle rookmelders door met een balpen in het gaatje aan de achterkant van de rookmelder te drukken: eerst één keer kort en vervolgens lang ingedrukt houden. Laat los zodra de rode LED uitgaat.

7. Wanneer het resetten succesvol is, knippert de LED twee keer langzaam en daarna drie keer snel.
