Installatie-instructie Connection Box TLB-CB1

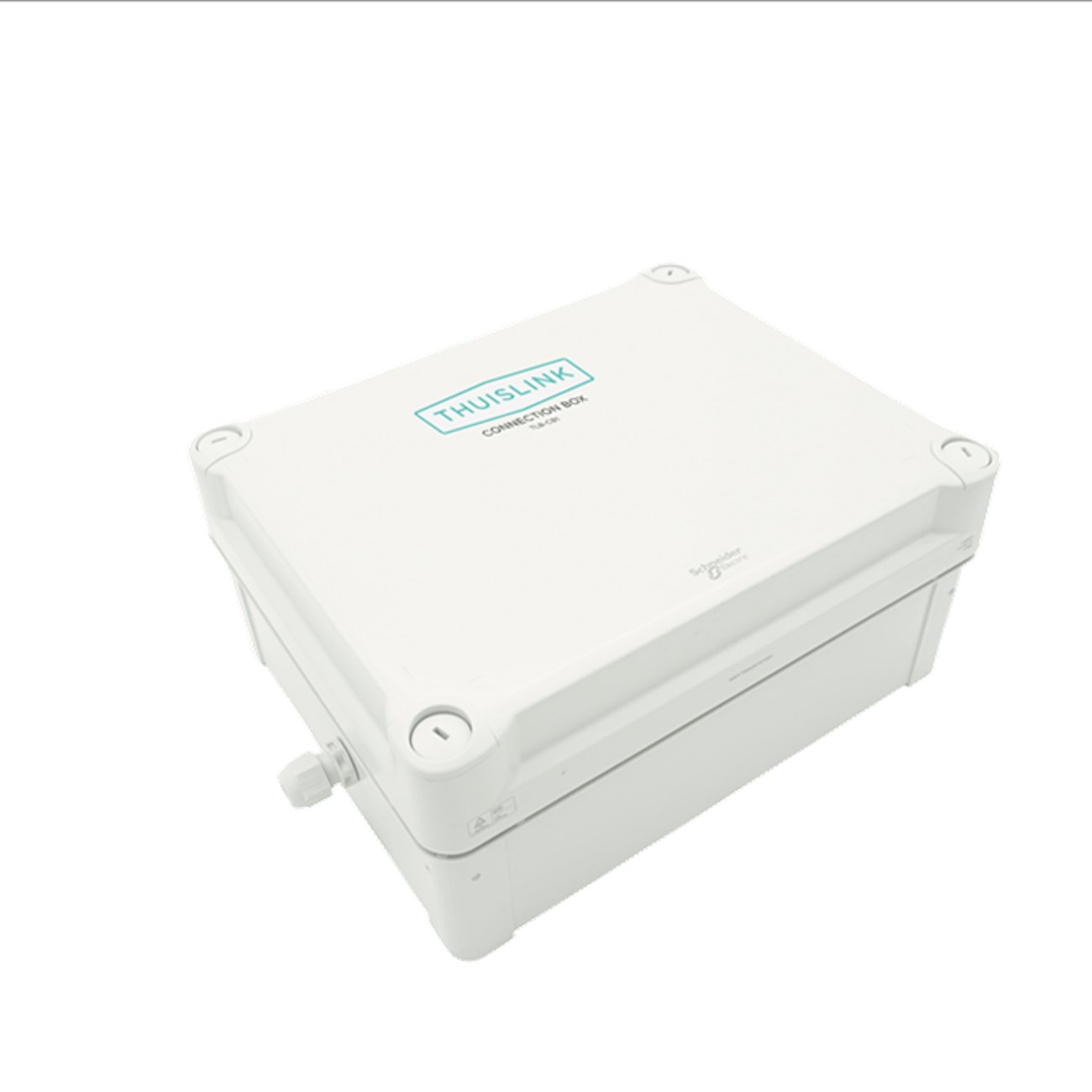

De Thuislink Connection Box TLB-CB1 biedt een slimme, draadloze oplossing voor koppeling met zowel batterij- als netstroomgevoede rookmelders. Uitgerust met het FireAngel WRLYM-NB relais en een gestabiliseerde 24V voeding, zorgt de unit voor maximale flexibiliteit en eenvoudige installatie. Ook voorkomt de TLB-CB1 onnodige sluitingen: Bij foutmeldingen blijven deuren open, maar wordt een melding gegenereerd. De TLB-CB1 is veelzijdig inzetbaar en ideaal voor situaties met meerdere rookmelders. Het alarmsignaal wordt effectief verspreid, met geluidsniveaus van 65 dB in verblijfsruimtes en 75 dB in slaapkamers.
Belangrijkste functies:
- Automatische sluiting: De twee 24V NO/NC-contacten activeren vrijloopdeurdrangers en ventilatiekleppen voor een rookvrije vluchtweg.
- Draadloze koppeling: Ondersteunt batterij- en netstroomgevoede rookmelders.
- Betrouwbare meldingen: Onderscheid tussen fout- en alarmmeldingen via het FireAngel WG-2-INT Gateway-systeem, met pushmeldingen voor bewoners en direct inzicht voor installateurs.
- Plug & Play-installatie: Snelle montage, met eenvoudige stekkeraansluiting en directe koppeling van rookmelders en vrijloopdeurdrangers.
- Uitbreidbaar: Ondersteunt toevoeging van alarmflitslichten en handbrandmelders voor extra veiligheid.
- IP66-gecertificeerd: De Connection Box TLB-CB1 is IP66-gecertificeerd, wat zorgt voor volledige bescherming tegen stof en krachtige waterstralen.
- 4 aansluitingen: De Connection Box TLB-CB1 biedt 4 mogelijkheden voor aansluitingen met externe apparaten zoals vrijloopdeurdrangers of deurmagneten.
De THUISLINK Connection Box TLB-CB1 biedt een betrouwbare en flexibele oplossing voor zowel kleine als grote installaties, met een focus op veiligheid en gebruiksgemak.

Specificaties
- Toepassingen: Domotica, schakeling van CV-ketels, WTW-ventilatie, aansturing van nevenindicatoren, doormelding naar alarmcentrales, brandmeldsystemen, deuropeners, vrijloopdeurdrangers.
- Voedingsspanning: 230V.
- Output: 24VDC / 1,3 A gestabiliseerde voeding.
- Triggeringang: 12-24 VDC.
- Testfunctie: Voor de relaiscontacten.
- LED-indicatie: Stand-by, back-up en alarmmeldingen.
- Instellen: Eenvoudig te installeren met dipswitches.
- Garantie: 2 jaar.
- Wi-Safe 2 draadloze technologie: Ondersteunt maximaal 50 Wi-Safe 2-apparaten binnen één netwerk, met mogelijkheden voor monitoring en beheer op afstand.
Video instructies
Om het installatieproces verder te vereenvoudigen, zie de video's hieronder over de inleer procedure van de Connection Box TLB-CB1.
Inleer-procedure
De knop hieronder weergeeft een video van de inleer procedure van de TLB-CB1:
Test procedure
De knop hieronder weergeeft een video van de test procedure van de TLB-CB1:
Reset procedure
De knop hieronder weergeeft een video van de reset procedure van de TLB-CB1:
Installatie instructies
Een draadloze rookmelder koppelen op het relais
- Open de behuizing:
- Verwijder de deksel van de Thuislink Connection Box door de 4 schroeven aan de voorkant los te draaien.
- Open het WRLYM-NB relais door de 2 kruiskopschroeven aan de voorkant van de behuizing los te draaien.
- Inleerprocedure starten:
- Druk kort met een balpen op de inleer-knop (LRN) aan de voorkant van het relais.
- De blauwe LED zal 5 seconden lang oplichten.
- Koppel de rookmelder:
- Druk tijdens het oplichten van de LED kort op de testknop van de rookmelder die u wilt koppelen.
- De melder zal twee cycli van drie pieptonen laten horen.
- De blauwe LED van het relais knippert om te bevestigen dat de koppeling succesvol is.
- Sluit de behuizing:
- Plaats en schroef de kap van het relais terug.
- Bevestig de deksel op de Thuislink Connection Box.
Een relais resetten of uitleren uit een netwerk
- Open de behuizing:
- Verwijder de deksel van de Thuislink Connection Box.
- Open het WRLYM-NB relais door de 2 kruiskopschroeven los te draaien.
- Relais losmaken:
- Draai de 4 kruiskopschroeven binnen in het relais los om het relais van de box los te maken.
- Draai het relais om zodat de achterkant zichtbaar is, terwijl de bekabeling intact blijft.
- Reset het relais:
- Druk met een balpen kort en daarna 5 seconden lang op de knop aan de achterkant van het relais.
- Na het loslaten zal de blauwe LED aan de voorkant 2 keer lang oplichten, gevolgd door een korte flits. Dit bevestigt dat het relais succesvol is gereset.
- Sluit de behuizing:
- Plaats het relais terug in de Thuislink Connection Box.
- Schroef de behuizing van het relais en de box weer dicht.
Advies voor rookmelderinstallatie (volgens NEN1010)
- Het is sterk aanbevolen om rookmelders aan te sluiten op een aparte eindgroep die speciaal is bestemd voor rookmelders. Dit minimaliseert storingen en interferentie.
- Wanneer meerdere rookmelders met elkaar zijn verbonden via de interconnect (I), is het essentieel dat de fase (L) en de nul (N) van alle rookmelders op dezelfde eindgroep worden aangesloten.
- Rookmelders zijn fasegevoelig. Als fase (L) en nul (N) bij een van de rookmelders worden omgewisseld, kan dit leiden tot doorbranding. Zorg er bovendien voor dat de nul "schoon" is, zonder ongewenste hoge stromen of zwerfspanning.
Testen van de installatie
- Test de relaisfunctie: Druk op de testknop van het relais in de Connection Box, om de werking van de aangesloten apparaten, zoals vrijloopdeurdrangers, te controleren.
- Test het rookmelder-netwerk: Gebruik rookmelder-testgas om een alarm te simuleren. Controleer of het relais schakelt en de apparaten correct reageren.
Voor meer informatie over het aansluiten, testen en advies over de TLB-CB1 zie onderstaande handleiding.
Installatie instructie Thuislink TLB-CB1 met vrijloopdeurdranger
Zie de video hieronder over hoe de bekabeling van de vrijloopdeurdranger op de Thuislink Connection Box TLB-CB1 kan worden aangesloten
Upgrade testknop-functie
Deze upgradekit is speciaal ontworpen voor de THUISLINK Connection Box TLB-CB1. Deze upgradekit is al standaard gemonteerd in de Connection Box TLB-CB4 en TLB- CB5. Met deze set voeg je eenvoudig een handige testfunctie toe door een testknop te integreren aan de zijkant van de Connection Box. Bovendien is het gebruik van testgas niet langer nodig om de koppeling tussen externe apparaten en rookmelders te controleren.
Zie hieronder een installatie video over hoe de upgradekit kan worden gemonteerd.
Zie hieronder de productpagina van de TLB-CB1-TK uitbreiding.
Onderhoud (W)ST-630-DET
- Test de werking van het systeem maandelijks.
- Controleer regelmatig de bekabeling op slijtage en de werking van de relais en rookmelders.
- Vervang batterijen van rookmelders tijdig om continuïteit te garanderen.
Onderhoud (W)SM-F-1EU
- Test de werking van het systeem maandelijks.
- Controleer regelmatig de bekabeling op slijtage en de werking van de relais en rookmelders.
- Vervang batterijen van rookmelders tijdig om continuïteit te garanderen.
Ondersteuning
Kom je er niet uit? Ons team staat voor je klaar! Neem gerust contact met ons op via de onderstaande contactgegevens voor advies of aanvullende informatie.
- Mail: info@weckx.nl
- Bel: 077 35 12 776
